โลหะผสมอะไรอยู่ในเหล็ก? คู่มือฉบับสมบูรณ์เกี่ยวกับส่วนประกอบเหล็ก

โลหะผสมอะไรอยู่ในเหล็ก? คำตอบโดยตรง

โดยพื้นฐานแล้วเหล็กเป็นโลหะผสมของ เหล็กและคาร์บอน แต่เกรดเหล็กสมัยใหม่มีองค์ประกอบโลหะผสมเพิ่มเติมมากมายที่กำหนดคุณสมบัติทางกล ความร้อน และทางเคมี ธาตุโลหะผสมที่พบมากที่สุดที่พบในเหล็ก ได้แก่ คาร์บอน (ค) แมงกานีส (มน) ซิลิคอน (Si) โครเมียม (Cr) นิกเกิล (นิ) โมลิบดีนัม (โม) วาเนเดียม (V) ทังสเตน (W) โคบอลต์ (Co) ทองแดง (Cu) ไทเทเนียม (Ti) ไนโอเบียม (Nb) และโบรอน (B) แต่ละองค์ประกอบจะถูกเพิ่มในปริมาณที่แม่นยำ — บางครั้งเพียง 0.001% โดยน้ำหนัก — เพื่อให้บรรลุคุณลักษณะด้านประสิทธิภาพเป้าหมาย

เหล็กกล้าคาร์บอนธรรมดาประกอบด้วยเหล็ก คาร์บอน และสารเจือปนเล็กน้อย ในทางตรงกันข้าม โลหะผสมเหล็กได้รับการเสริมสมรรถนะด้วยองค์ประกอบเหล่านี้ตั้งแต่หนึ่งองค์ประกอบขึ้นไปโดยเจตนา วัสดุที่ได้นั้นสามารถออกแบบให้มีความแข็งขั้นสุด ทนต่อการกัดกร่อน มีความเสถียรที่อุณหภูมิสูง หรือมีความเหนียวที่เหนือกว่า ทำให้โลหะผสมเหล็กกลายเป็นวัสดุที่เลือกใช้ทั่วทั้งภาคการบินและอวกาศ ยานยนต์ พลังงาน และอุตสาหกรรมหนัก ใน การตีเหล็ก โดยเฉพาะการดำเนินงาน เคมีอัลลอยด์ของเกรดเหล็กจะกำหนดโดยตรงว่าจะตอบสนองต่อความร้อน การเสียรูป และการบำบัดความร้อนหลังการหลอมโดยตรงอย่างไร

คาร์บอน: องค์ประกอบโลหะผสมหลักในเหล็กทุกเกรด

คาร์บอนเป็นองค์ประกอบสำคัญที่เปลี่ยนเหล็กบริสุทธิ์ให้เป็นเหล็กกล้า เนื้อหาโดยทั่วไปมีตั้งแต่ 0.02% ถึง 2.14% โดยน้ำหนัก มีผลกระทบอย่างมากต่อคุณสมบัติของเหล็กมากกว่าองค์ประกอบเดี่ยวอื่นๆ การเพิ่มปริมาณคาร์บอนจะเพิ่มความแข็งและความต้านทานแรงดึง แต่ลดความเหนียวและความสามารถในการเชื่อม

เหล็กแบ่งออกเป็นสามประเภทกว้าง ๆ ตามปริมาณคาร์บอน:

• เหล็กกล้าคาร์บอนต่ำ (เหล็กอ่อน): คาร์บอน 0.05%–0.30% มีความเหนียวสูง เชื่อมง่าย นิยมใช้ในงานโครงสร้างและโลหะแผ่น
• เหล็กกล้าคาร์บอนปานกลาง: คาร์บอน 0.30%–0.60% ความแข็งแรงและความเหนียวที่สมดุล ใช้กันอย่างแพร่หลายในเพลา เกียร์ และการตีขึ้นรูปที่ต้องการความแข็งปานกลาง
• เหล็กกล้าคาร์บอนสูง: คาร์บอน 0.60%–1.00% มีความแข็งและทนต่อการสึกหรอสูง ใช้ในเครื่องมือตัด สปริง และลวดที่มีความแข็งแรงสูง
• เหล็กกล้าคาร์บอนสูงพิเศษ: คาร์บอน 1.00%–2.14% แข็งมากแต่เปราะ; ใช้ในงานตัดเฉพาะทางและการทำใบมีดในอดีต

ในการตีเหล็ก ปริมาณคาร์บอนจะถูกเลือกอย่างระมัดระวัง เนื่องจากเหล็กกล้าคาร์บอนสูงต้องการการควบคุมอุณหภูมิที่เข้มงวดมากขึ้นในระหว่างกระบวนการตีขึ้นรูป ตัวอย่างเช่น เกรดคาร์บอนปานกลาง เช่น AISI 1040 หรือ 1045 ถือเป็นเหล็กหลอมที่ใช้กันทั่วไปมากที่สุด เนื่องจากมีความแข็งแรงเพียงพอสำหรับส่วนประกอบทางกล ในขณะที่ยังคงสามารถทำงานได้ที่อุณหภูมิการตีขึ้นรูปที่อุณหภูมิระหว่าง 1100°C ถึง 1250°C

แมงกานีส: องค์ประกอบการผสมพื้นหลังที่สำคัญ

แมงกานีสมีอยู่ในเกรดเหล็กเชิงพาณิชย์แทบทุกเกรด ซึ่งโดยทั่วไปจะมีความเข้มข้นระหว่าง 0.25% และ 1.65% . มันทำหน้าที่ด้านโลหะวิทยาที่สำคัญหลายประการที่มักถูกมองข้ามอย่างแม่นยำเนื่องจากทำงานอยู่เบื้องหลัง

แมงกานีสทำหน้าที่เป็นตัวกำจัดออกซิไดเซอร์ในระหว่างการผลิตเหล็ก โดยรวมกับออกซิเจนและซัลเฟอร์เพื่อสร้างสารที่คงตัวซึ่งลอยออกมาจากการหลอม หากไม่มีแมงกานีส ซัลเฟอร์จะก่อตัวเป็นเหล็กซัลไฟด์ที่ขอบเขตของเมล็ดพืช ทำให้เกิดปรากฏการณ์ที่เรียกว่าภาวะร้อนสั้น ซึ่งเป็นความเปราะบางระดับหายนะที่เกิดขึ้นที่อุณหภูมิสูง และทำให้เหล็กไม่เหมาะสมสำหรับกระบวนการทำงานที่ร้อน เช่น การตีขึ้นรูป ด้วยการสร้างแมงกานีสซัลไฟด์ (MnS) แทน เหล็กยังคงสามารถใช้งานได้แม้ในอุณหภูมิการตีขึ้นรูป

นอกเหนือจากบทบาทในการใช้ความร้อนแล้ว แมงกานีสยังเพิ่มความสามารถในการชุบแข็ง ซึ่งหมายความว่าเหล็กสามารถชุบแข็งได้ลึกยิ่งขึ้นผ่านการบำบัดความร้อน เหล็กที่มีแมงกานีส 1.5% เช่น AISI 1541 มีความสามารถในการชุบแข็งได้ดีกว่าเกรดเทียบเคียงที่มีแมงกานีสเพียง 0.5% เท่านั้น เหล็กกล้าแมงกานีสสูง (เหล็กกล้า Hadfield 11%–14% Mn) เป็นกรณีที่รุนแรง: เหล็กกล้าเหล่านี้จะมีความเหนียวเป็นพิเศษและแข็งตัวได้อย่างรวดเร็วภายใต้การรับแรงกระแทก ทำให้มีประโยชน์สำหรับเครื่องบดย่อย อุปกรณ์ในเหมือง และทางข้ามทางรถไฟ

โครเมียม: โลหะผสมที่ทำให้เหล็กสแตนเลส

โครเมียมถือเป็นธาตุโลหะผสมที่รู้จักกันดีที่สุดในเหล็กกล้า เนื่องจากมีบทบาทในเหล็กกล้าไร้สนิมเป็นหลัก มีปริมาณโครเมียมของ อย่างน้อย 10.5% ทำให้เกิดการก่อตัวของชั้นโครเมียมออกไซด์แบบพาสซีฟบนพื้นผิวเหล็ก ทำให้มีความทนทานต่อการกัดกร่อนที่แข็งแกร่งในสภาพแวดล้อมที่หลากหลาย เกรดสเตนเลส เช่น 304 (18% Cr, 8% Ni) และ 316 (16% Cr, 10% Ni, 2% Mo) เป็นวัสดุมาตรฐานในการแปรรูปอาหาร อุปกรณ์การแพทย์ และอุปกรณ์ทางทะเล

อย่างไรก็ตาม การมีส่วนร่วมของโครเมียมมีมากกว่าความต้านทานการกัดกร่อน แม้ที่ความเข้มข้นต่ำกว่า 0.5%–3.0% โครเมียมก็เพิ่มความสามารถในการชุบแข็ง ความต้านทานการสึกหรอ และความแข็งแรงที่อุณหภูมิสูงได้อย่างมีนัยสำคัญ โครเมียมก่อตัวเป็นฮาร์ดคาร์ไบด์ในเมทริกซ์เหล็ก ซึ่งต้านทานการเสียดสีและรักษาความแข็งที่อุณหภูมิการใช้งานที่สูงขึ้น ทำให้เหล็กโลหะผสมที่มีโครเมียมมีมูลค่าสูงในเหล็กกล้าเครื่องมือและเหล็กแบริ่ง ตัวอย่างเช่น เอไอเอส 52100 ซึ่งเป็นเหล็กแบริ่งที่ใช้กันอย่างแพร่หลายทั่วโลก มีโครเมียมประมาณ 1.5% ซึ่งมีส่วนช่วยในการกระจายคาร์ไบด์ละเอียดที่รับผิดชอบในการต้านทานความล้าเมื่อสัมผัสที่ยอดเยี่ยม

ในการใช้งานการตีเหล็ก เหล็กกล้าโครเมียม-โมลิบดีนัม (Cr-Mo) เช่น เอไอเอส 4130 และ 4140 ถูกนำมาใช้อย่างกว้างขวางสำหรับการหลอมภาชนะรับความดัน เพลาขับ และส่วนประกอบทางโครงสร้าง การผสมผสานระหว่างโครเมียมและโมลิบดีนัมทำให้เหล็กกล้าเหล่านี้มีความสามารถในการชุบแข็งและความเหนียวที่เหนือกว่าหลังจากการอบชุบด้วยความร้อนและดับอุณหภูมิ ทำให้ชิ้นส่วน Cr-Mo ปลอมแปลงมีความน่าเชื่อถือสูงภายใต้การโหลดแบบวนรอบ

นิกเกิล: ความเหนียวและประสิทธิภาพที่อุณหภูมิต่ำ

นิกเกิลเป็นหนึ่งในองค์ประกอบโลหะผสมไม่กี่ชนิดที่เพิ่มความเหนียวโดยไม่ลดความเหนียวลงอย่างมาก มันทำให้เฟสออสเทนไนต์เสถียร ปรับแต่งโครงสร้างเกรน และลดอุณหภูมิการเปลี่ยนผ่านแบบเหนียวไปเป็นเปราะ ซึ่งเป็นคุณสมบัติที่มีความสำคัญอย่างยิ่งสำหรับส่วนประกอบเหล็กที่ทำงานในสภาพแวดล้อมที่มีอุณหภูมิต่ำกว่าศูนย์ เช่น ถังเก็บความเย็นเยือกแข็ง โครงสร้างพื้นฐานขั้วโลก และอุปกรณ์ขุดเจาะอาร์กติก

ที่ความเข้มข้นของ 1.0%–4.0% นิกเกิลช่วยเพิ่มความทนทานต่อแรงกระแทกอย่างมาก โดยเฉพาะที่อุณหภูมิต่ำ เกรดเหล็กนิกเกิล เช่น ASTM A203 (ที่มี 2.25% หรือ 3.5% Ni) ได้รับการออกแบบมาเป็นพิเศษสำหรับภาชนะรับแรงดันที่ใช้งานที่อุณหภูมิต่ำ ที่ความเข้มข้นที่สูงขึ้น เหล็กมาราจิ้ง (18% Ni) จะให้ความแข็งแรงของผลผลิตเกิน 2000 MPa ในขณะที่ยังคงความเหนียวในการแตกหักที่ดี ซึ่งเป็นส่วนผสมที่แทบเป็นไปไม่ได้เลยที่จะทำได้โดยใช้คาร์บอนเพียงอย่างเดียว

นิกเกิลยังเป็นสารเพิ่มความคงตัวที่สำคัญในสเตนเลสออสเทนนิติก ซึ่งถ่วงสมดุลแนวโน้มการส่งเสริมเฟอร์ไรต์ของโครเมียม ความสมดุลของเหล็ก-โครเมียม-นิกเกิลในเกรดเช่น 304 และ 316 ทำให้เกิดโครงสร้างจุลภาคออสเทนนิติกที่สมบูรณ์ซึ่งยังคงไม่เป็นแม่เหล็กและทนทานต่อการกัดกร่อนสูงแม้ในอุณหภูมิที่เย็นจัด

จากจุดยืนในการตีเหล็ก โลหะผสมที่มีนิกเกิล เช่น เอไอเอส 4340 (เหล็ก Ni-Cr-Mo) ถือเป็นเกรดที่หลอมขึ้นรูปประสิทธิภาพสูงโดยทั่วไปมากที่สุด ส่วนประกอบฟอร์จ 4340 — เพลาข้อเหวี่ยง ชิ้นส่วนแลนดิ้งเกียร์ เพลาสำหรับงานหนัก — ได้รับประโยชน์จากส่วนเสริมความแข็งแกร่งของนิกเกิล โดยเฉพาะอย่างยิ่งหลังจากการชุบแข็งและการอบคืนสภาพ

โมลิบดีนัม: ความสามารถในการแข็งตัว ความต้านทานการคืบคลาน และความแข็งแกร่งที่ร้อนแรง

โมลิบดีนัมเป็นหนึ่งในสารเพิ่มความแข็งที่มีประสิทธิภาพมากที่สุดในโลหะผสมเหล็ก โดยออกฤทธิ์ได้แม้ที่ความเข้มข้นต่ำที่สุด 0.15%–0.30% . อิทธิพลของมันต่อความสามารถในการชุบแข็งต่อหน่วยน้ำหนักนั้นมากกว่าโครเมียมประมาณห้าเท่า ซึ่งหมายความว่าการเติมโมลิบดีนัมเพียงเล็กน้อยสามารถทดแทนการเติมโครเมียมหรือแมงกานีสที่มีขนาดใหญ่กว่าอย่างเห็นได้ชัด ทำให้มีคุณค่าทางเศรษฐกิจในการออกแบบเหล็ก

โมลิบดีนัมยังยับยั้งการแตกตัวของอารมณ์ ซึ่งเป็นปรากฏการณ์ที่โลหะผสมเหล็กบางชนิดจะเปราะหลังจากการอบคืนตัวในช่วงอุณหภูมิ 375°C ถึง 575°C ด้วยการยับยั้งกลไกการเปราะนี้ โมลิบดีนัมช่วยให้ผู้ผลิตเหล็กสามารถอบคืนสภาพเหล็กที่มีโครเมียมได้อย่างปลอดภัยให้มีความเหนียวสูงสุด โดยไม่เสี่ยงต่อการแตกหักเปราะในบริการ

ที่ความเข้มข้นที่สูงขึ้น โมลิบดีนัมจะช่วยเพิ่มความต้านทานการคืบได้อย่างมาก — ความสามารถในการต้านทานการเสียรูปช้าๆ ภายใต้ความเครียดที่คงอยู่ที่อุณหภูมิที่สูงขึ้น เหล็กกล้าโครเมียม-โมลิบดีนัมและโครเมียม-โมลิบดีนัม-วานาเดียมที่ใช้ในหม้อไอน้ำของโรงไฟฟ้า ท่อส่งไอน้ำ และส่วนประกอบกังหันมักมีความเข้มข้น 0.5%–1.0% Mo ซึ่งช่วยให้สามารถให้บริการได้ในระยะยาวที่อุณหภูมิสูงกว่า 500°C

ในบริบทของการตีเหล็ก เกรดที่มีแบริ่งโมลิบดีนัม เช่น 4140 (0.15%–0.25% Mo) และ 4340 (0.20%–0.30% Mo) เป็นตัวเลือกมาตรฐานสำหรับชิ้นส่วนหลอมที่สำคัญ ปริมาณโมลิบดีนัมช่วยให้มั่นใจได้ว่าการตีขึ้นรูปหน้าตัดขนาดใหญ่สามารถผ่านการชุบแข็งได้ในระหว่างการอบชุบด้วยความร้อน ทำให้เกิดคุณสมบัติทางกลที่สม่ำเสมอตั้งแต่พื้นผิวจนถึงแกนกลางของการตีขึ้นรูปหนัก เช่น เฟรมอัด เพลารางรถไฟ และส่วนประกอบในแหล่งน้ำมัน

วานาเดียม: การทำให้เมล็ดข้าวละเอียดและการแข็งตัวของฝน

วาเนเดียมถูกใช้ในระดับความเข้มข้นโดยทั่วไประหว่าง 0.05% และ 0.30% แต่อิทธิพลของมันที่มีต่อโครงสร้างจุลภาคของเหล็กนั้นไม่ได้สัดส่วนกับปริมาณของมัน มันสร้างคาร์ไบด์และไนไตรด์ที่มีความเสถียรอย่างยิ่ง ได้แก่ วานาเดียมคาร์ไบด์ (VC) และวานาเดียมไนไตรด์ (VN) ซึ่งช่วยยึดขอบเขตของเกรนและยับยั้งการเจริญเติบโตของเกรนระหว่างการทำงานที่ร้อนและการบำบัดความร้อน ผลลัพธ์ที่ได้คือขนาดเกรนที่ละเอียดยิ่งขึ้น ซึ่งช่วยเพิ่มทั้งความแข็งแกร่งและความเหนียวไปพร้อมๆ กัน

วาเนเดียมเป็นองค์ประกอบหลักที่สำคัญในเหล็กกล้าไมโครอัลลอยด์ (หรือที่เรียกว่าเหล็กกล้าโลหะผสมต่ำที่มีความแข็งแรงสูงหรือเหล็ก HSLA) ซึ่งการเสริมกำลังด้วยการตกตะกอนทำให้ได้ความแข็งแรงของผลผลิตที่ 500–700 MPa โดยไม่ต้องการชุบแข็งและการแบ่งเบาบรรเทาแบบธรรมดา สิ่งนี้มีความสำคัญในเชิงพาณิชย์เนื่องจากเหล็ก HSLA สามารถรีดหรือหลอมได้โดยตรงไปยังคุณสมบัติขั้นสุดท้ายโดยไม่ต้องผ่านการบำบัดความร้อนเพิ่มเติม ซึ่งช่วยลดต้นทุนการผลิต

ในเหล็กกล้าเครื่องมือ วานาเดียมถูกใช้ที่ความเข้มข้นสูงกว่า 1%–5% เพื่อผลิตวานาเดียมคาร์ไบด์ชนิดแข็งที่ปรับปรุงความต้านทานการสึกหรอได้อย่างมาก เกรดเหล็กความเร็วสูง เช่น M2 มีวานาเดียมประมาณ 1.8% ซึ่งมีส่วนช่วยในการรักษาความแข็งในการตัดที่อุณหภูมิสูงถึง 600°C ที่เกิดขึ้นระหว่างการตัดเฉือน

สำหรับการตีเหล็ก เกรดไมโครอัลลอยด์วาเนเดียมมีข้อได้เปรียบด้านประสิทธิภาพอย่างมาก ชิ้นส่วนยานยนต์ที่มีการปลอมแปลง เช่น ก้านสูบและเพลาข้อเหวี่ยงที่ทำจากเหล็กวานาเดียมไมโครอัลลอยด์ สามารถระบายความร้อนด้วยอากาศได้โดยตรงจากเครื่องตีขึ้นรูป โดยไม่ต้องผ่านวงจรการชุบและอบคืนตัวที่มีค่าใช้จ่ายสูงไปโดยสิ้นเชิง ในขณะที่ยังคงได้คุณสมบัติทางกลที่ต้องการ

ซิลิคอน: คุณสมบัติดีออกซิเดชันและยืดหยุ่น

ซิลิคอนมีอยู่ในเกรดเหล็กแทบทุกเกรดโดยเป็นสารตกค้างจากกระบวนการผลิตเหล็ก โดยทั่วไปจะอยู่ที่ระดับ 0.15%–0.35% ในเหล็กโครงสร้าง บทบาทหลักคือการเป็นตัวกำจัดออกซิไดเซอร์ โดยซิลิคอนมีความสัมพันธ์กับออกซิเจนสูง ทำให้เกิดการรวมตัวของซิลิคอนไดออกไซด์ (SiO₂) ซึ่งจะถูกกำจัดออกไปในระหว่างการกลั่น ส่งผลให้เหล็กสะอาดขึ้นและแข็งแรงขึ้น

ที่ความเข้มข้นของซิลิคอนสูงกว่า 0.5%–2.0% ซิลิคอนจะเพิ่มขีดจำกัดความยืดหยุ่นของเหล็กและความต้านทานต่อความล้า คุณสมบัตินี้ถูกนำไปใช้ประโยชน์ในเหล็กสปริง ซึ่งเกรดเช่น SAE 9260 (1.8%–2.2% Si) ใช้ซิลิคอนเพื่อรักษาความแข็งแรงของผลผลิตสูงและต้านทานการเสียรูปถาวรภายใต้การโหลดแบบวนรอบ สปริงวาล์ว สปริงกันสะเทือน และคลิปหนีบรางใช้เหล็กสปริงซิลิคอน-แมงกานีสในการดูดซับแรงกระแทกซ้ำๆ โดยไม่ต้องตั้งค่า

ซิลิคอนยังมีบทบาทพิเศษในเหล็กกล้าไฟฟ้า (เหล็กกล้าหม้อแปลงไฟฟ้า) โดยที่ความเข้มข้น 1%–4% Si ช่วยลดการสูญเสียพลังงานจากกระแสหมุนวนและฮิสเทรีซิสได้อย่างมาก เหล็กซิลิคอนแบบเกรนซึ่งเป็นวัสดุหลักในหม้อแปลงไฟฟ้า ใช้ Si ประมาณ 3.2% เพื่อให้ได้คุณสมบัติทางแม่เหล็กที่มีทิศทางสูง

ทังสเตนและโคบอลต์: สิ่งจำเป็นสำหรับเหล็กกล้าเครื่องมือความเร็วสูง

ทังสเตนและโคบอลต์มีความเกี่ยวข้องเป็นหลักกับเหล็กกล้าเครื่องมือความเร็วสูงและโลหะผสมพิเศษที่ออกแบบมาสำหรับสภาวะการทำงานที่หนักหน่วง ทังสเตนก่อรูปทังสเตนคาร์ไบด์ที่มีความแข็งและเสถียรมาก ซึ่งจะคงความแข็งไว้ที่อุณหภูมิสูง ทำให้เหล็กกล้าเครื่องมือที่มีแบริ่งทังสเตนสามารถตัดการทำงานด้วยความเร็วที่อาจส่งผลให้เหล็กกล้าเครื่องมือคาร์บอนธรรมดาเสียอารมณ์และอ่อนตัวลง

เหล็กความเร็วสูง T1 แบบคลาสสิกประกอบด้วย ทังสเตน 18% พร้อมด้วยโครเมียม 4% วาเนเดียม 1% และคาร์บอน 0.7% ส่วนประกอบโลหะผสมนี้ผลิตเครื่องมือที่รักษาความแข็งในการตัดให้สูงกว่า HRC 60 ที่อุณหภูมิสูงถึง 550°C การพัฒนาเหล็กกล้าความเร็วสูงซีรีส์ M แทนที่ทังสเตนจำนวนมากด้วยโมลิบดีนัม (สูงถึง 9.5% Mo ใน M1) ซึ่งให้ประสิทธิภาพที่เทียบเท่ากันโดยมีต้นทุนโลหะผสมที่ต่ำกว่า

โคบอลต์ที่ความเข้มข้น 5%–12% จะเพิ่มความแข็งขณะร้อนของเหล็กความเร็วสูงเพิ่มเติมโดยการเพิ่มความต้านทานของเมทริกซ์ต่อการอ่อนตัวที่ความร้อนสีแดง เกรด เช่น M42 (8% Co) และ T15 (5% Co) ใช้สำหรับการตัดเฉือนที่มีความต้องการสูงที่สุด ซึ่งรวมถึงการกลึงแข็งและการกลึงกระแทกในวัสดุที่ตัดยาก เช่น ไททาเนียมอัลลอยด์และเหล็กชุบแข็ง โคบอลต์ยังปรากฏในเหล็กกล้ามาราจจิ้งที่ 7%–12% ซึ่งช่วยเพิ่มกลไกการชุบแข็งแบบตกตะกอนที่ให้ความแข็งแรงสูงเป็นพิเศษ

ไทเทเนียม ไนโอเบียม และโบรอน: องค์ประกอบไมโครอัลลอยด์ที่มีผลกระทบเกินขนาด

การเติมอัลลอยด์ที่ทรงพลังที่สุดบางส่วนให้กับเหล็กจะดำเนินการที่ความเข้มข้นระดับติดตาม แต่อิทธิพลของสารเจือดังกล่าวต่อคุณสมบัตินั้นมีนัยสำคัญและมีบันทึกไว้อย่างดี

ไทเทเนียม

ไทเทเนียมถูกใช้ที่ความเข้มข้นของ 0.01%–0.10% เป็นอดีตคาร์ไบด์และไนไตรด์ที่แข็งแกร่ง ในเหล็กกล้าไร้สนิม การเติมไททาเนียม (สเตนเลสเกรด 321) จะทำให้โลหะผสมมีความเสถียรต่อการแพ้ ซึ่งเป็นรูปแบบหนึ่งของการสูญเสียโครเมียมที่ขอบเขตของเกรนซึ่งเกิดขึ้นระหว่างการเชื่อมและนำไปสู่การกัดกร่อนตามขอบเกรน ในเหล็กกล้า HSLA ไทเทเนียมจะปรับแต่งขนาดของเกรนและมีส่วนทำให้การตกตะกอนแข็งแกร่งขึ้น คล้ายกับวาเนเดียมแต่ทำงานที่ความเข้มข้นที่ต่ำกว่า

ไนโอเบียม (โคลัมเบียม)

ไนโอเบียมถูกใช้ที่ความเข้มข้นต่ำที่สุด 0.02%–0.05% และอาจเป็นองค์ประกอบไมโครอัลลอยด์ที่คุ้มค่าที่สุดที่มีอยู่ แม้ในระดับร่องรอยเหล่านี้ ไนโอเบียมจะชะลอการเจริญเติบโตของเกรนออสเทนไนต์อย่างมีนัยสำคัญในระหว่างการรีดร้อนและการตีขึ้นรูป ทำให้เกิดโครงสร้างเกรนเฟอร์ริติกที่ละเอียดยิ่งขึ้นในผลิตภัณฑ์สำเร็จรูป ขนาดเกรนที่ละเอียดยิ่งขึ้นแปลโดยตรงถึงความแข็งแรงของผลผลิตที่ดีขึ้นและความเหนียวทนแรงกระแทกที่เหนือกว่าที่อุณหภูมิต่ำ - การรวมกันของคุณสมบัติที่สำคัญสำหรับเหล็กท่อ เหล็กโครงสร้างนอกชายฝั่ง และแผ่นภาชนะรับความดัน เกรดไปป์ไลน์สมัยใหม่ เช่น API X70 และ X80 อาศัยไนโอเบียมไมโครอัลลอยด์อย่างมากเพื่อให้ได้ข้อกำหนดด้านความแข็งแกร่งและความเหนียวตามที่ต้องการ

โบรอน

โบรอนมีเอกลักษณ์เฉพาะในหมู่ธาตุผสมเนื่องจากมีประสิทธิผลที่ความเข้มข้นต่ำอย่างน่าทึ่งเพียงเท่านั้น 0.0005%–0.003% (5 ถึง 30 ส่วนในล้านส่วน) ที่ระดับร่องรอยเหล่านี้ โบรอนจะแยกตัวออกเป็นขอบเขตของเกรนออสเทนไนต์ และเพิ่มความสามารถในการชุบแข็งได้อย่างมากโดยการชะลอการเกิดนิวเคลียสของเฟอร์ไรต์และเพิร์ลไลต์ในระหว่างการทำความเย็น การเติมโบรอน 30 ppm ลงในเหล็กกล้าคาร์บอนปานกลางสามารถเพิ่มความสามารถในการชุบแข็งได้อย่างมีประสิทธิภาพเท่ากับการเติมโครเมียม 0.5%–1.0% เหล็กเคลือบโบรอนถูกนำมาใช้กันอย่างแพร่หลายในตัวยึดฟอร์จที่ผลิตจำนวนมาก ซึ่งมีความสามารถในการชุบแข็งที่ยอดเยี่ยมช่วยให้ส่วนตัดขวางที่มีขนาดเล็กสามารถชุบแข็งได้เต็มที่ในการชุบน้ำ ซึ่งช่วยลดต้นทุนโลหะผสมในขณะที่ยังคงรักษาความแข็งแกร่งไว้

องค์ประกอบโลหะผสมส่งผลต่อพฤติกรรมการตีเหล็กอย่างไร

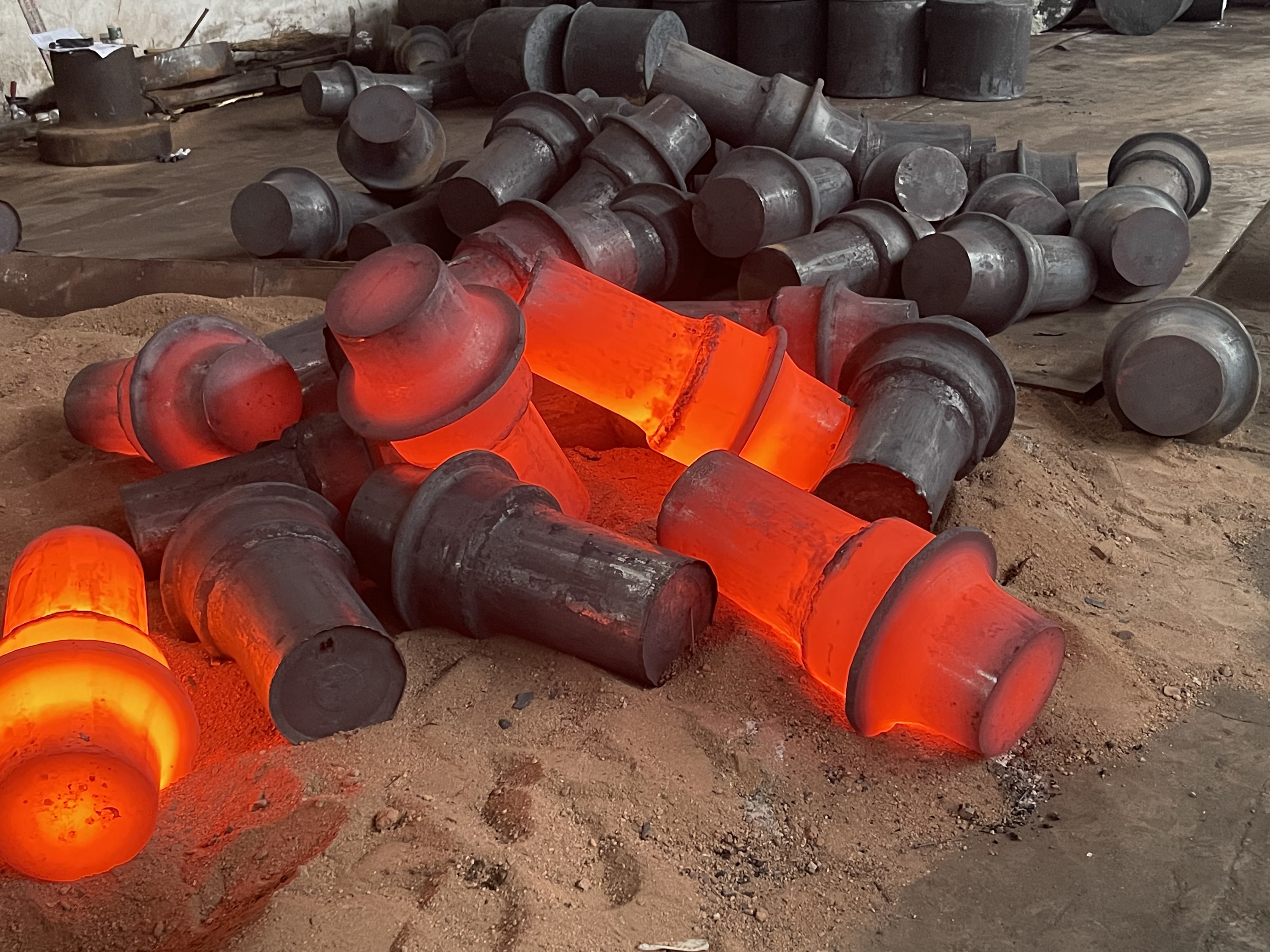

การตีเหล็กไม่ใช่แค่เรื่องของความร้อนและการตอกเท่านั้น เคมีอัลลอยด์ของเหล็กจะควบคุมพฤติกรรมของโลหะโดยพื้นฐานในทุกขั้นตอนของกระบวนการตีขึ้นรูป ตั้งแต่การทำความร้อนแท่งเหล็กไปจนถึงการเติมแม่พิมพ์ และจากการทำความเย็นไปจนถึงการบำบัดความร้อนขั้นสุดท้าย

การปลอมแปลงและความสามารถในการขึ้นรูปที่ร้อน

ความสามารถในการตีขึ้นรูปหมายถึงความง่ายดายในการที่เหล็กสามารถเปลี่ยนรูปให้เป็นรูปร่างที่ต้องการได้โดยไม่แตกร้าวหรือฉีกขาด เหล็กธรรมดาคาร์บอนต่ำ (เช่น เอไอเอส 1020) มีความสามารถในการหลอมได้ดีเยี่ยม เนื่องจากมีความอ่อน เหนียว และมีหน้าต่างอุณหภูมิการทำงานที่ร้อนกว้าง เมื่อปริมาณโลหะผสมเพิ่มขึ้น โดยเฉพาะอย่างยิ่งเมื่อมีระดับโครเมียม ทังสเตน หรือคาร์บอนสูง ความสามารถในการหลอมโลหะจะลดลงเนื่องจากโลหะผสมคาร์ไบด์และอินเตอร์เมทัลลิกจำกัดการไหลของพลาสติก เหล็กกล้าเครื่องมือ เช่น D2 (12% Cr, 1.5% C) ต้องการการควบคุมอุณหภูมิที่แม่นยำมากในระหว่างการตีขึ้นรูปเพื่อหลีกเลี่ยงไม่ให้พื้นผิวแตกร้าว

ช่วงอุณหภูมิการตีขึ้นรูป

โลหะผสมเหล็กแต่ละชนิดมีช่วงอุณหภูมิการตีที่แนะนำ เกินขีดจำกัดบนจะทำให้ขอบเขตของเกรนละลาย (เริ่มละลาย) และความเสียหายที่ไม่อาจย้อนกลับได้ การลดลงต่ำกว่าขีดจำกัดล่างจะเพิ่มความเสี่ยงในการปลอมตัวเข้าสู่บริเวณสองเฟส ทำให้เกิดน้ำตาภายใน ช่วงอุณหภูมิการตีขึ้นรูปโดยทั่วไปตามประเภทของโลหะผสม:

การอบชุบด้วยความร้อนหลังการตีขึ้นรูปและเคมีอัลลอยด์

การตีขึ้นรูปโลหะผสมเหล็กส่วนใหญ่จะผ่านการบำบัดความร้อนหลังจากการตีขึ้นรูปเพื่อให้ได้คุณสมบัติทางกลขั้นสุดท้าย เคมีของโลหะผสมเป็นตัวกำหนดวัฏจักรการรักษาความร้อนที่เหมาะสมและวิธีที่เหล็กจะตอบสนอง โลหะผสมที่มีความสามารถในการชุบแข็งสูง เช่น 4340 สามารถดับน้ำมันได้จากอุณหภูมิออสเทนไนซ์ที่ประมาณ 830°C จากนั้นนำไปอบที่อุณหภูมิ 200°C–600°C เพื่อกำหนดเป้าหมายการผสมผสานความแข็ง ความต้านทานแรงดึง และความเหนียวกระแทกโดยเฉพาะ ปริมาณนิกเกิล โครเมียม และโมลิบดีนัมใน 4340 ช่วยให้มั่นใจได้ว่าแม้แต่การตีขึ้นรูปหนักที่มีหน้าตัดเกิน 100 มม. ก็สามารถชุบแข็งทะลุได้อย่างสม่ำเสมอ ในขณะที่เหล็กกล้าคาร์บอนธรรมดาจะแสดงความแข็งลดลงอย่างมากจากพื้นผิวถึงศูนย์กลางในขนาดหน้าตัดเดียวกัน

เกรดโลหะผสมเหล็กทั่วไปและองค์ประกอบองค์ประกอบ

การทำความเข้าใจเกรดที่เฉพาะเจาะจงและองค์ประกอบของโลหะผสมจะช่วยลดช่องว่างระหว่างทฤษฎีและการปฏิบัติ ตารางต่อไปนี้สรุปองค์ประกอบทางเคมีของเกรดเหล็กโครงสร้างและเกรดโลหะผสมที่ใช้กันอย่างแพร่หลาย ซึ่งส่วนใหญ่เป็นเกรดหลักของอุตสาหกรรมตีเหล็ก

การเลือกเหล็กโลหะผสมที่เหมาะสมสำหรับชิ้นส่วนหลอม

การเลือกเหล็กกล้าโลหะผสมที่เหมาะสมสำหรับงานทุบขึ้นรูปเป็นการตัดสินใจทางวิศวกรรมที่มีหลายตัวแปร กระบวนการนี้เกี่ยวข้องกับการปรับสมดุลข้อกำหนดด้านประสิทธิภาพในการให้บริการกับความสามารถในการปลอมแปลง การบำบัดความร้อน ความสามารถในการแปรรูป ความสามารถในการเชื่อม และต้นทุน ไม่ค่อยมีเหล็กที่ "ดีที่สุด" เพียงชนิดเดียวสำหรับการใช้งานที่กำหนด การเลือกจะขึ้นอยู่กับความเค้น อุณหภูมิ และสภาพแวดล้อมเฉพาะที่ส่วนประกอบจะพบเจอ

ข้อควรพิจารณาที่สำคัญในการเลือกโลหะผสมสำหรับส่วนประกอบหลอมได้แก่:

• ขนาดส่วนและความสามารถในการชุบแข็ง: การตีขึ้นรูปหน้าตัดขนาดใหญ่ต้องใช้โลหะผสมที่มีความแข็งสูง โดยทั่วไปแล้ว AISI 4340 ที่มีส่วนผสม Ni-Cr-Mo จะระบุไว้สำหรับส่วนประกอบที่มีส่วนวิกฤตเกิน 75 มม. เนื่องจากสามารถรักษาการชุบแข็งทะลุผ่านในส่วนที่หนักได้
• ชีวิตที่เหนื่อยล้า: ส่วนประกอบที่ต้องรับภาระแบบวนรอบ เช่น เพลาข้อเหวี่ยง ก้านสูบ เพลา ได้รับประโยชน์จากเหล็กกล้าโลหะผสมเนื้อละเอียดที่มีปริมาณสารรวมที่ควบคุมได้ การปฏิบัติเกี่ยวกับเหล็กที่กำจัดแก๊สด้วยสุญญากาศและการทำความสะอาดด้วยโลหะผสมไมโครวานาเดียมหรือไนโอเบียมจะทำให้อายุการใช้งานของความล้ายาวนานขึ้น
• บริการอุณหภูมิสูง: หากชิ้นส่วนปลอมแปลงจะทำงานที่อุณหภูมิสูงกว่า 400°C - จานกังหัน ตัววาล์ว ท่อร่วมไอเสีย - เกรดโครเมียม-โมลิบดีนัม-วาเนเดียม หรือการตีขึ้นรูปซูเปอร์อัลลอยด์ที่มีนิกเกิล จะต้องต้านทานการคืบคลานและรักษาความแข็งแกร่ง
• ความต้านทานการกัดกร่อน: สภาพแวดล้อมในการแปรรูปทางทะเลหรือทางเคมีจำเป็นต้องมีการตีขึ้นรูปเหล็กกล้าไร้สนิม สแตนเลสเกรด 316 เป็นที่นิยมมากกว่า 304 ในสภาพแวดล้อมที่อุดมด้วยคลอไรด์ เนื่องจากมีปริมาณโมลิบดีนัม ซึ่งช่วยลดความไวต่อการกัดกร่อนแบบรูพรุนได้อย่างมาก
• ต้นทุนและความพร้อมใช้งาน: โลหะผสมที่มีนิกเกิล โคบอลต์ หรือโมลิบดีนัมในระดับสูงจะมีต้นทุนระดับพรีเมียมสูง วิศวกรมักจะประเมินว่าเกรดโลหะผสมต่ำที่มีการอบชุบด้วยความร้อนแบบดัดแปลงสามารถตอบสนองข้อกำหนดเฉพาะได้หรือไม่ หรือเหล็กกล้า HSLA ผสมไมโครอัลลอยด์สามารถขจัดการบำบัดความร้อนหลังการทุบทั้งหมดได้หรือไม่

ความสามารถของอุตสาหกรรมการตีเหล็กในการผลิตชิ้นส่วนที่มีคุณสมบัติทางกลสม่ำเสมอตลอดปริมาณการผลิตที่สูงนั้นขึ้นอยู่กับเคมีของโลหะผสมที่มีการควบคุมอย่างดีโดยตรง รวมกับการจัดการกระบวนการตีขึ้นรูปที่มีระเบียบวินัย เครื่องมือจำลองสมัยใหม่ช่วยให้วิศวกรการตีขึ้นรูปจำลองการไหลของโลหะ ประวัติอุณหภูมิ และโครงสร้างเกรนสุดท้ายก่อนที่จะตัดแม่พิมพ์เดี่ยว โดยใช้พฤติกรรมทางอุณหพลศาสตร์และกลไกที่ทราบของโลหะผสมเป็นอินพุต ความสามารถนี้ทำให้การเลือกโลหะผสมเป็นวิทยาศาสตร์ที่แม่นยำยิ่งขึ้น แทนที่จะเป็นการทดลองและข้อผิดพลาดเชิงประจักษ์
