จุดหลอมเหลวของเหล็กคืออะไร?
1370°ซ – 1540°ซ / 2500°F – 2800°F
เหล็กไม่ละลายที่อุณหภูมิคงที่จุดเดียว เนื่องจากเหล็กเป็นโลหะผสมของเหล็กและคาร์บอน ซึ่งมักรวมกับองค์ประกอบต่างๆ เช่น โครเมียม นิกเกิล แมงกานีส หรือโมลิบดีนัม จุดหลอมเหลวจึงอยู่ภายในช่วงแทนที่จะเป็นตัวเลขที่แน่นอน เกรดเหล็กเชิงพาณิชย์ส่วนใหญ่เริ่มเปลี่ยนเป็นของเหลวที่ไหนสักแห่งระหว่างนั้น 1370°C และ 1540°C (2500°F ถึง 2800°F) โดยการเปลี่ยนค่าที่แม่นยำขึ้นอยู่กับองค์ประกอบทางเคมีที่แน่นอนของเกรดที่เป็นปัญหา
ช่วงนี้มีความสำคัญมากกว่าความอยากรู้อยากเห็นของนักโลหะวิทยา โรงหล่อใช้มันเพื่อกำหนดเป้าหมายของเตาหลอม ผู้ผลิตใช้เพื่อทำความเข้าใจว่ากระบวนการเชื่อมหรือการตัดของพวกเขาใกล้จะเกิดการกลายเป็นของเหลวเต็มที่แค่ไหน และวิศวกรใช้มันเพื่อตัดสินว่าโครงสร้างจะมีพฤติกรรมอย่างไรหากสัมผัสกับความร้อนจัด จุดหลอมเหลวที่แกว่งหนึ่งร้อยองศาสามารถเปลี่ยนการใช้พลังงานของเตาเผา การเลือกวัสดุบุทนไฟ และแม้แต่เกรดของเหล็กที่เลือกสำหรับการใช้งานเฉพาะได้
คำสองคำที่เกี่ยวข้องกันควรค่าแก่การแยกตั้งแต่เนิ่นๆ ที่ โซลิดัส อุณหภูมิคือจุดเริ่มต้นของการหลอมละลาย และ ของเหลว อุณหภูมิคือจุดที่โลหะมีสภาพเป็นของเหลวเต็มที่ ระหว่างจุดทั้งสองนี้ เหล็กจะอยู่ในสภาพผสมและหลอมเหลวบางส่วน ซึ่งบางครั้งผู้ควบคุมโรงหล่อเรียกว่าโซนที่เละ การตัดสินใจในการหล่อและการเทจะต้องคำนึงถึงโซนนี้ เนื่องจากการเทเร็วเกินไปจะเสี่ยงต่อการไหลที่ไม่สมบูรณ์ ในขณะที่ความร้อนสูงเกินไปจะทำให้สิ้นเปลืองพลังงานและอาจส่งเสริมการเจริญเติบโตของเมล็ดพืชซึ่งทำให้ผลิตภัณฑ์ขั้นสุดท้ายอ่อนตัวลง
ลองพิจารณาตัวอย่างที่เป็นประโยชน์ โรงงานแปรรูปโครงสร้างที่ตัดแผ่นเหล็กด้วยคบเพลิงออกซิเจนกำลังทำงานโดยมีอุณหภูมิเปลวไฟสูงกว่าจุดหลอมเหลว ซึ่งเป็นสาเหตุที่ทำให้ขอบตัดกลายเป็นของเหลวในช่วงสั้นๆ และถูกกระแสออกซิเจนปลิวไป ในทางตรงกันข้าม โรงหล่อที่เทเสื้อสูบจะจงใจให้ความร้อนแก่โลหะเพียงเล็กน้อยเหนืออุณหภูมิของเหลว เนื่องจากความร้อนที่มากเกินไปจะทำให้สิ้นเปลืองเชื้อเพลิงและทำให้งานหล่อที่เสร็จแล้วเสื่อมคุณภาพลง คุณสมบัติทางกายภาพหรือจุดหลอมเหลวที่เหมือนกัน ทำให้เกิดการตัดสินใจในการปฏิบัติงานที่แตกต่างกันโดยสิ้นเชิง 2 รายการ ขึ้นอยู่กับกระบวนการ
เหตุใดจุดหลอมเหลวของเหล็กจึงแตกต่างกันมาก?
เหล็กบริสุทธิ์ละลายที่อุณหภูมิ 1538°C (2800°F) ซึ่งสามารถคาดเดาได้ ทันทีที่คาร์บอนและธาตุผสมอื่นๆ ถูกนำมาใช้ ตัวเลขนั้นก็เริ่มเปลี่ยนไป แต่ละองค์ประกอบจะเปลี่ยนโครงตาข่ายคริสตัลของโลหะแตกต่างกันเล็กน้อย และผลสะสมคือสิ่งที่ทำให้เกิดช่วงการหลอมเหลวที่กว้างซึ่งเห็นได้ทั่วทั้งตระกูลเหล็ก
คาร์บอน
ปริมาณคาร์บอนที่เพิ่มขึ้นเพียงเล็กน้อยก็ลดจุดหลอมเหลวลงอย่างเห็นได้ชัด การเพิ่มคาร์บอนจากประมาณ 0.05 เปอร์เซ็นต์เป็น 2.0 เปอร์เซ็นต์สามารถดึงจุดหลอมเหลวลดลงได้มากกว่า 100°C ซึ่งเป็นสาเหตุที่เหล็กกล้าเครื่องมือคาร์บอนสูงโดยทั่วไปจะละลายที่อุณหภูมิต่ำกว่าเหล็กกล้าคาร์บอนต่ำมาก
โครเมียม
โครเมียม is the defining element of stainless steel and tends to raise resistance to corrosion while having a moderate effect on melting behavior, keeping stainless grades within a fairly narrow band compared with other alloy families.
นิckel
นิckel improves toughness and helps stabilize the internal structure of stainless steels at high temperature, which is part of why nickel-bearing grades are common in equipment that must withstand repeated thermal cycling.
แมงกานีส
แมงกานีส is added to almost every commercial steel grade in small amounts. It assists with deoxidizing molten steel during production and has a mild depressing effect on the overall melting range.
โมlybdenum
โมlybdenum raises high-temperature strength and is common in alloy and tool steels that need to hold their hardness while working near the upper end of the forging window, without meaningfully raising the melting range.
ศรีlicon
ศรีlicon is used as a deoxidizer during steelmaking and contributes to strength in certain spring and electrical steels, with only a minor influence on where the metal begins to soften and liquefy.
สิ่งสกปรกก็มีความสำคัญเช่นกัน ซัลเฟอร์และฟอสฟอรัสที่เหลือจากวัตถุดิบหากไม่ได้รับการกลั่นอย่างเหมาะสม สามารถลดพฤติกรรมการหลอมที่มีประสิทธิภาพที่ขอบเขตของเกรน และทำให้เกิดปรากฏการณ์ที่เรียกว่าภาวะขาดความร้อน (hot shortness) ซึ่งโลหะจะเปราะและมีแนวโน้มที่จะแตกร้าวที่อุณหภูมิการทำงานสูง แม้กระทั่งก่อนที่มันจะเข้าใกล้จุดหลอมเหลวจำนวนมากก็ตาม นี่คือเหตุผลหนึ่งที่การผลิตเหล็กสมัยใหม่ให้ความสำคัญกับการควบคุมระดับองค์ประกอบที่ตกค้างอย่างเข้มงวด แทนที่จะติดตามเพียงการเติมโลหะผสมหลักเท่านั้น
ข้อควรปฏิบัติสำหรับทุกคนที่เลือกวัสดุก็คือ วลี "จุดหลอมเหลวของเหล็ก" เป็นเพียงคำย่อของกลุ่มค่านิยมที่เกี่ยวข้องกันอย่างใกล้ชิด ขดลวดสองม้วนวางเรียงกันบนพื้นคลังสินค้า เหล็กเหนียวหนึ่งชิ้นและเหล็กกล้าเครื่องมือคาร์บอนสูงหนึ่งชิ้น อาจมีจุดหลอมเหลวที่แตกต่างกันมากกว่า 100 องศาเซลเซียส แม้ว่าทั้งสองชนิดจะอธิบายอย่างถูกต้องว่าเป็นเหล็กก็ตาม
จุดหลอมเหลวแยกตามประเภทเหล็ก
ตารางด้านล่างจะจัดกลุ่มตระกูลเหล็กทั่วไปและช่วงการหลอมละลายที่มักเกี่ยวข้องกับตระกูลเหล็กแต่ละประเภท ตัวเลขเหล่านี้สะท้อนถึงการอ้างอิงทางอุตสาหกรรมทั่วไปมากกว่าเอกสารข้อมูลจำเพาะของโรงงานแห่งเดียว ดังนั้นควรยืนยันค่าที่แน่นอนกับข้อมูลที่ได้รับการรับรองสำหรับความร้อนหรือเกรดเฉพาะก่อนที่จะกลายเป็นส่วนหนึ่งของการคำนวณที่สำคัญ
| ประเภทเหล็ก | จุดหลอมเหลว (°C) | จุดหลอมเหลว (°F) |
|---|---|---|
| เหล็กกล้าคาร์บอนต่ำ (อ่อน) | 1410 – 1530 | พ.ศ. พ.ศ. 2570 – 2785 |
| เหล็กกล้าคาร์บอนปานกลางและสูง | 1410 – 1530 | พ.ศ. พ.ศ. 2570 – 2785 |
| สแตนเลส | 1375 – 1530 | 2500 – 2785 |
| เหล็กกล้าผสมต่ำ | ➤ 1432 | ➤ 2610 |
| เหล็กโลหะผสมสูง | ➤ 1415 | ➤ 2600 |
| เหล็กเครื่องมือ | 14.00 – 1425 | พ.ศ. 2550 – 2600 |
| เหล็กโครงสร้าง | ➤ 1425 | ➤ 2600 |
สังเกตยังไง. เหล็กกล้าเครื่องมือและเหล็กโครงสร้างอยู่ต่ำกว่าเล็กน้อย กว่าสายเหล็กคาร์บอนที่กว้างกว่า เหล็กกล้าเครื่องมือมีคาร์บอนสูงกว่าและองค์ประกอบโลหะผสมเพิ่มเติมที่จะดึงจุดหลอมเหลวลง และเกรดโครงสร้างได้รับการกำหนดสูตรสำหรับความสามารถในการเชื่อมและความเหนียว แทนที่จะทนทานต่ออุณหภูมิเตาเผาที่สูงที่สุด
นอกจากนี้ ยังเป็นที่น่าสังเกตว่าภายในหมวดหมู่เดียว ช่วงนั้นจะไม่กระจายเท่าๆ กัน เหล็กเหนียว 1020 และเหล็กกล้าคาร์บอนสูง 1095 เป็นเหล็กกล้าคาร์บอนในทางเทคนิคทั้งคู่ แต่เกรดคาร์บอนที่สูงกว่าจะอยู่ที่ปลายล่างของสายอย่างสม่ำเสมอ ในขณะที่เกรดที่บางกว่าจะอยู่ที่ปลายบน ใครก็ตามที่ระบุการตั้งค่าเตาเผาสำหรับเศษเหล็กหรือสต๊อกชุดผสมควรคำนึงถึงส่วนต่างนี้ แทนที่จะคิดว่าอุณหภูมิจุดกึ่งกลางจุดเดียวจะเหมาะกับชิ้นงานทุกชิ้นเท่าๆ กัน
จุดหลอมเหลวของเหล็กวัดได้จริงอย่างไร?
ตัวเลขจุดหลอมเหลวไม่ได้มาจากการคาดเดา นักโลหะวิทยาและห้องปฏิบัติการวัสดุอาศัยเทคนิคจำนวนหนึ่งในการตรึงอุณหภูมิโซลิดัสและของเหลวสำหรับส่วนประกอบเหล็กที่กำหนด
การวิเคราะห์เชิงความร้อนแบบดิฟเฟอเรนเชียล
ตัวอย่างขนาดเล็กถูกให้ความร้อนควบคู่ไปกับวัสดุอ้างอิงเฉื่อย และจะมีการติดตามความแตกต่างของอุณหภูมิระหว่างทั้งสอง จุดที่ตัวอย่างเหล็กดูดซับความร้อนเพิ่มเติมเพื่อเปลี่ยนเฟสจะเผยให้เห็นจุดโซลิดัสและของเหลวได้อย่างแม่นยำ
ไพโรเมทรีแบบออปติคอล
ในเตาเผาที่ใช้ในการผลิต ออปติคัลไพโรมิเตอร์แบบไม่สัมผัสจะอ่านพลังงานรังสีที่ปล่อยออกมาจากเหล็กหลอมเหลวหรือเหล็กใกล้หลอมเหลว เพื่อประมาณอุณหภูมิพื้นผิวโดยไม่ต้องใช้หัววัดสัมผัสกับโลหะโดยตรง ซึ่งเป็นสิ่งสำคัญเมื่อพิจารณาว่าเทอร์โมคัปเปิลจะถูกใช้โดยเหล็กเหลวได้เร็วแค่ไหน
เทอร์โมคัปเปิลแบบแช่
หัววัดเทอร์โมคัปเปิลแบบบูชายัญแบบใช้แล้วทิ้งจะถูกจุ่มลงในเหล็กหลอมเหลวโดยตรงเพื่อการอ่านค่าสั้นๆ โพรบแต่ละตัวจะใช้เพียงครั้งเดียวและทิ้งไป เนื่องจากส่วนปลายถูกทำลายด้วยความร้อน แต่การอ่านค่าจะมีความแม่นยำสูงสำหรับการวัดเพียงครั้งเดียว
การอ้างอิงแผนภาพเฟส
แทนที่จะตรวจวัดตัวอย่างทางกายภาพทุกครั้ง วิศวกรมักจะดูแผนภาพเฟสของเหล็ก-คาร์บอนและเฟสไดอะแกรมเฉพาะของโลหะผสม ซึ่งจะทำแผนที่ว่าอุณหภูมิของโซลิดัสและของเหลวจะเปลี่ยนแปลงไปอย่างไรเมื่อองค์ประกอบเปลี่ยนแปลง ทำให้สามารถทำนายพฤติกรรมการหลอมละลายได้จากเคมีที่ทราบ
โดยทั่วไปแล้วเตาเผาที่ใช้ในการผลิตจะรวมวิธีการต่างๆ เหล่านี้เข้าด้วยกัน ไพโรมิเตอร์แบบใช้แสงแบบต่อเนื่องอาจติดตามแนวโน้มทั่วไปตลอดช่วงความร้อน ในขณะที่เทอร์โมคัปเปิลแบบแช่เป็นระยะจะยืนยันอุณหภูมิอ่างจริงที่จุดตัดสินใจที่สำคัญ เช่น ก่อนแตะเตาหลอม
จากเตาหลอมสู่แท่งโลหะ: เหล็กละลายได้อย่างไร
การทำความเข้าใจว่าจุดหลอมเหลวส่งผลต่อการผลิตอย่างไร ช่วยอธิบายได้ว่าเหตุใดจึงถือว่าตัวเลขเป็นพารามิเตอร์การปฏิบัติงานที่สำคัญ แทนที่จะเป็นข้อเท็จจริงเบื้องหลัง
เตาอาร์คไฟฟ้า (EAF)
เศษเหล็กจะถูกบรรจุลงในภาชนะที่บุด้วยวัสดุทนไฟ และหลอมโดยใช้ส่วนโค้งไฟฟ้ากระแทกระหว่างขั้วไฟฟ้ากราไฟท์ขนาดใหญ่กับประจุ อุณหภูมิของอ่างจะถูกดันให้อยู่เหนือจุด liquidus อย่างสบายๆ ซึ่งมักจะอยู่ในช่วง 1600°C ถึง 1700°C เพื่อให้แน่ใจว่าจะละลายเต็มที่ และเพื่อให้มีเวลาในการทำให้ปฏิกิริยาบริสุทธิ์ก่อนแตะ
เตาออกซิเจนพื้นฐาน (BOF)
โมlten iron from a blast furnace is combined with scrap and blown with high-purity oxygen, which triggers exothermic reactions that help sustain the high temperatures needed to keep the charge liquid while carbon and impurities are oxidized out.
เตาเหนี่ยวนำ
เตาเหนี่ยวนำใช้สนามแม่เหล็กไฟฟ้าเพื่อให้ความร้อนแก่ประจุโดยตรงในโรงหล่อที่ผลิตในปริมาณน้อยหรือโลหะผสมชนิดพิเศษ ทำให้มีการควบคุมอุณหภูมิที่แม่นยำ ซึ่งเหมาะอย่างยิ่งที่จะเข้าถึงเป้าหมายความร้อนยิ่งยวดเฉพาะที่อยู่เหนือจุดของเหลว
ในทุกกรณี อุณหภูมิอ่างเป้าหมายจะถูกตั้งค่าด้วยจุดของเหลวเฉพาะของโลหะผสมเป็นพื้น บวกกับค่าความร้อนยวดยิ่งที่ให้เวลาทำงานแก่ผู้ปฏิบัติงานในการเท การเติมโลหะผสม และการสูญเสียอุณหภูมิระหว่างการถ่ายโอนไปยังแม่พิมพ์หรือลูกล้อแบบต่อเนื่อง ความร้อนยวดยิ่งน้อยเกินไปอาจทำให้เหล็กแข็งตัวบางส่วนก่อนที่จะถึงแม่พิมพ์ สิ้นเปลืองพลังงานมากเกินไปและอาจเพิ่มการสึกหรอของวัสดุทนไฟได้
จุดหลอมเหลวเทียบกับอุณหภูมิความล้มเหลวของโครงสร้าง
~1370–1540°ซ
อุณหภูมิที่เหล็กเปลี่ยนจากของแข็งเป็นของเหลวทางกายภาพ การจะไปถึงจุดนี้ต้องใช้เตาเผาหรือแหล่งความร้อนที่มีความเข้มข้นสูงมาก
~500–600°ซ
ช่วงอุณหภูมิที่เหล็กรับน้ำหนักเริ่มสูญเสียความแข็งแรงเพียงพอจนไม่สามารถรองรับน้ำหนักที่ออกแบบไว้ได้อย่างปลอดภัยอีกต่อไป ก่อนที่โลหะจะใกล้หลอมเหลว
ความแตกต่างนี้เป็นหนึ่งในจุดที่เข้าใจผิดมากที่สุดเกี่ยวกับพฤติกรรมของเหล็ก คานเหล็กไม่จำเป็นต้องละลายก็พัง โดยทั่วไปแล้วเหล็กโครงสร้างจะคงความแข็งแรงของผลผลิตที่อุณหภูมิห้องได้เพียงเศษเสี้ยวเมื่ออุณหภูมิผ่านไปประมาณ 500 ถึง 600°C ซึ่งเป็นเหตุผลว่าทำไมวิศวกรรมป้องกันอัคคีภัยจึงมุ่งเน้นไปที่การรักษาเหล็กให้ต่ำกว่าเกณฑ์ดังกล่าว แทนที่จะต่ำกว่าจุดหลอมเหลว สถาปนิกหรือวิศวกรที่ออกแบบสำหรับการทนไฟกำลังทำงานโดยใช้ตัวเลขที่แตกต่างไปจากผู้ควบคุมโรงหล่อโดยสิ้นเชิงในการเทเหล็กหลอมเหลวลงในแม่พิมพ์
โหลดยังเปลี่ยนรูปภาพ ชิ้นส่วนที่รับน้ำหนักน้อยสามารถทนต่ออุณหภูมิที่สูงกว่าชิ้นส่วนที่รับน้ำหนักมากก่อนที่จะเปลี่ยนรูป ดังนั้นอุณหภูมิความล้มเหลวที่แน่นอนสำหรับองค์ประกอบโครงสร้างใดๆ ที่กำหนดจะขึ้นอยู่กับน้ำหนักที่บรรทุกเทียบกับความจุที่กำหนด ไม่ใช่ด้วยเลขสากลตัวเดียว
ช่องว่างระหว่างจุดหลอมเหลวและความล้มเหลวในการทำงานยังอธิบายว่าทำไมเหล็กจึงมักถูกอธิบายว่าสูญเสียกำลังอย่างค่อยเป็นค่อยไป แทนที่จะล้มเหลวทั้งหมดในคราวเดียว ระหว่างประมาณ 200°C ถึง 300°C เหล็กกล้าคาร์บอนส่วนใหญ่คงความแข็งแรงที่อุณหภูมิห้องไว้ได้เกือบทั้งหมด จากตรงนั้นขึ้นไป เส้นโค้งความแข็งแรงจะโค้งลงด้วยอัตราการเร่ง ดังนั้นความแตกต่างระหว่าง 500°C และ 600°C จึงมีความสำคัญต่อการคำนวณเชิงโครงสร้างมากกว่าช่องว่างร้อยองศาเดียวกันที่จะอยู่ใกล้อุณหภูมิห้อง
จุดหลอมเหลวของเหล็กในการตีและการผลิต
จุดหลอมเหลวไม่ใช่ตัวเลขที่สำคัญที่สุดในโรงงานหลอมโลหะ สิ่งที่สำคัญคือ การปลอมหน้าต่างอุณหภูมิ ซึ่งเป็นแถบที่อยู่ต่ำกว่าช่วงการหลอมละลายได้สบาย ดังนั้นโลหะจึงร้อนพอที่จะเปลี่ยนรูปร่างได้โดยการตอกหรือกด แต่ไม่เคยเข้าใกล้การทำให้เป็นของเหลว

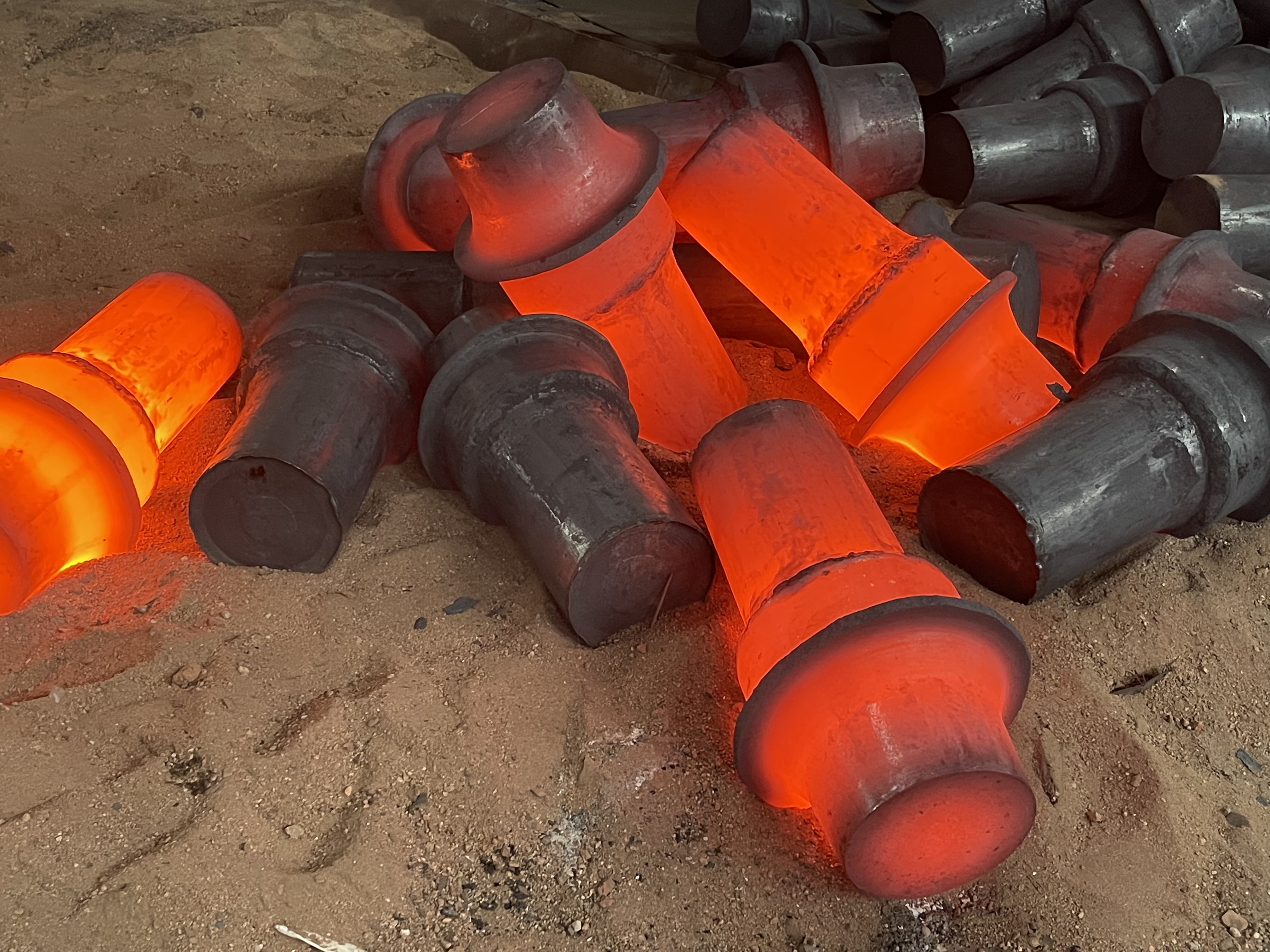

การทำความร้อนบิลเล็ต
สต็อกเหล็กจะถูกให้ความร้อนในเตาเผาจนถึงช่วงการทำงานที่ร้อน โดยทั่วไปจะมีอุณหภูมิประมาณ 1100°C ถึง 1250°C (ประมาณ 2000°F ถึง 2300°F) สำหรับเกรดคาร์บอนและโลหะผสมจำนวนมาก ซึ่งต่ำกว่าช่วงการหลอมเหลวที่แสดงไว้ก่อนหน้าในบทความนี้
แช่ให้มีอุณหภูมิสม่ำเสมอ
ชิ้นงานจะถูกเก็บไว้ที่อุณหภูมินานพอที่จะให้ความร้อนทะลุผ่านหน้าตัดได้เท่าๆ กัน หลีกเลี่ยงสถานการณ์ที่พื้นผิวสามารถใช้งานได้แต่แกนกลางยังค่อนข้างเย็นและทนทานต่อการเสียรูป
การตีเหล็ก ภายใต้ความกดดัน
ค้อน เครื่องรีด หรืออุปกรณ์รีดจะปรับรูปร่างเหล็กที่อ่อนตัวแต่ยังคงแข็งให้เป็นรูปร่างที่ต้องการ การคงอยู่ภายใต้จุดหลอมเหลวได้ดีจะทำให้โครงสร้างของเกรนไม่เสียหาย และเป็นส่วนหนึ่งของเหตุผลว่าทำไมชิ้นส่วนที่ปลอมแปลงจึงได้รับคุณค่าในด้านความแข็งแกร่งเมื่อเทียบกับการหล่อที่เทียบเท่ากัน
ควบคุมความเย็นได้
หลังจากการขึ้นรูป ชิ้นส่วนจะถูกทำให้เย็นลงในลักษณะควบคุม บางครั้งอาจต้องผ่านการบำบัดความร้อนในภายหลัง เพื่อล็อคคุณสมบัติทางกลที่กระบวนการตีได้รับการออกแบบมาให้บรรลุ
การทำความเข้าใจช่องว่างระหว่างอุณหภูมิการตีขึ้นรูปและจุดหลอมเหลวอธิบายได้มากมายว่าทำไมอุปกรณ์การตีขึ้นรูปจึงได้รับการออกแบบทางวิศวกรรมในลักษณะที่เป็นอยู่ การควบคุมเตาหลอม ไพโรมิเตอร์ และขั้นตอนเวลาในการแช่ ล้วนมีไว้เพื่อรักษาชิ้นงานไว้อย่างปลอดภัยภายในหน้าต่างการตีขึ้นรูป ทะลุหน้าต่างนั้นและเคลื่อนไปทางช่วงการหลอมละลาย และความเสี่ยงที่เหล็กจะถูกไฟไหม้ โครงสร้างเกรนหยาบ และการแตกร้าวระหว่างการขึ้นรูปก็เพิ่มขึ้นอย่างรวดเร็ว นี่คือเหตุผลหนึ่งที่ร้านค้าที่มีประสบการณ์ปฏิบัติต่อข้อมูลจุดหลอมเหลวไม่ใช่เป้าหมายในการดำเนินงาน แต่เป็นเพดานแข็งที่จะหลีกเลี่ยงในระหว่างกระบวนการทำงานที่ร้อนใดๆ
การตีร้อนและการตีเย็น
การตีเหล็กส่วนใหญ่เกิดขึ้นที่ร้อนในหน้าต่างอุณหภูมิที่อธิบายไว้ข้างต้น เนื่องจากเหล็กที่ได้รับความร้อนจะเสียรูปโดยใช้แรงน้อยกว่าเหล็กที่อุณหภูมิห้องมากและจะตกผลึกอีกครั้งในขณะที่ทำงาน หลีกเลี่ยงการสะสมของความเครียดภายใน ในทางตรงกันข้าม การตีขึ้นรูปเย็นจะทำให้เหล็กมีรูปร่างที่อุณหภูมิห้องหรือใกล้เคียง โดยอาศัยความเหนียวของโลหะมากกว่าความร้อน การตีขึ้นรูปเย็นไม่เกี่ยวข้องกับการอภิปรายเรื่องจุดหลอมเหลวในแง่โดยตรง แต่ก็คุ้มค่าที่จะกล่าวถึง เนื่องจากตัวเลือกระหว่างการตีขึ้นรูปร้อนและเย็นนั้นส่วนหนึ่งเป็นผลมาจากคุณสมบัติของเกรดเหล็กที่เปลี่ยนไปเมื่อเข้าใกล้หรืออยู่ห่างไกลจากขีดจำกัดความร้อน
ข้อบกพร่องทั่วไปที่เกี่ยวข้องกับความร้อนสูงเกินไประหว่างการตีขึ้นรูป
เมื่อผู้ควบคุมเตาเผาปล่อยให้สต็อกคืบคลานเข้าใกล้ช่วงการหลอมเหลวมากเกินไป ข้อบกพร่องจำนวนหนึ่งที่คาดการณ์ได้ก็มักจะปรากฏขึ้น การเจริญเติบโตของเกรนทำให้เกิดโครงสร้างภายในที่หยาบซึ่งช่วยลดความเหนียว การหลอมละลายครั้งแรกที่ขอบเขตของเมล็ดพืช บางครั้งเรียกว่าการเผา สามารถสร้างความเสียหายให้กับวัสดุอย่างถาวร แม้ว่าชิ้นส่วนส่วนใหญ่จะไม่กลายเป็นของเหลวอย่างเห็นได้ชัดก็ตาม การก่อตัวของตะกรันจะเร่งตัวขึ้นเมื่ออุณหภูมิเพิ่มขึ้น ทำให้สิ้นเปลืองวัสดุ และการตกแต่งขั้นสุดท้ายที่ซับซ้อนยิ่งขึ้น การตระหนักถึงสัญญาณเหล่านี้ตั้งแต่เนิ่นๆ เป็นส่วนหนึ่งของสาเหตุที่การควบคุมอุณหภูมิและการตรวจสอบเตาเผายังคงเป็นจุดสนใจหลักในการหลอมโลหะ
จุดหลอมเหลวในการเชื่อมและการตัดเมื่อเทียบกับการตี
การเชื่อมและการตัดด้วยความร้อนอยู่ที่ปลายอีกด้านของสเปกตรัมอุณหภูมิจากการตีขึ้นรูป ในกรณีที่การตีขึ้นรูปหลีกเลี่ยงช่วงการหลอมเหลว การเชื่อมจะขึ้นอยู่กับการหลอมให้ถึงจุดนั้น อย่างน้อยก็ในพื้นที่นั้น เพื่อหลอมเหล็กสองชิ้นเข้าด้วยกัน
ในระหว่างการเชื่อมอาร์ก สระเชื่อมทันทีมักจะเกินจุดหลอมเหลวจำนวนมากของเหล็กฐานด้วยระยะขอบที่มีความหมาย เนื่องจากส่วนโค้งนั้นไหม้ที่หลายพันองศา และการให้ความร้อนยวดยิ่งเฉพาะจุดช่วยให้มั่นใจได้ถึงการหลอมรวมอย่างสมบูรณ์ระหว่างโลหะต้นกำเนิดและวัสดุตัวเติม นี่เป็นเหตุการณ์ที่แคบและมีการแปลเป็นภาษาท้องถิ่นสูง ไม่เหมือนการหลอมละลายของเตาหลอมที่ประจุทั้งหมดถูกทำให้มีอุณหภูมิ โลหะฐานที่อยู่รอบๆ ซึ่งอยู่ห่างจากสระเชื่อมเพียงระยะสั้นๆ อาจยังคงอยู่ใกล้กับอุณหภูมิห้อง ซึ่งเป็นสาเหตุที่การเชื่อมทำให้เกิดการไล่ระดับความร้อนที่สูงชัน และเหตุใดการควบคุมอินพุตความร้อนและอัตราการเย็นตัวจึงมีความสำคัญต่อคุณภาพการเชื่อม
กระบวนการตัดด้วยความร้อน เช่น การตัดด้วยเชื้อเพลิงออกซีและการตัดด้วยพลาสมา ทำงานในลักษณะเดียวกัน โดยขับร่องเหล็กแคบๆ ผ่านจุดหลอมเหลว จึงสามารถขับออกมาเป็นตะกรันหลอมเหลว ในขณะที่แผ่นรอบๆ ยังคงไม่ได้รับผลกระทบส่วนใหญ่ในเชิงโครงสร้าง นอกเหนือจากโซนที่ได้รับผลกระทบจากความร้อนแคบๆ
จุดหลอมเหลวของเหล็กเปรียบเทียบกับโลหะอื่นๆ อย่างไร
การวางเหล็กไว้ข้างๆ โลหะอุตสาหกรรมอื่นๆ ทั่วไปจะช่วยให้พฤติกรรมการหลอมละลายเป็นไปตามบริบท โดยเฉพาะอย่างยิ่งสำหรับผู้ที่เลือกระหว่างวัสดุสำหรับการใช้งานที่อุณหภูมิสูง
| โลหะ | จุดหลอมเหลว (°C) | จุดหลอมเหลว (°F) |
|---|---|---|
| ตะกั่ว | ➤ 327 | อยู่ที่ 621 |
| สังกะสี | อยู่ที่ 420 | ➤ 788 |
| อลูมิเนียม | อยู่ที่ 660 | ➤ 1221 |
| ทองแดง | ➤ 1,085 | ➤ 1985 |
| เหล็กบริสุทธิ์ | ➤ 1538 | ➤ 2800 |
| เหล็ก (ช่วงทั่วไป) | 1370 – 1540 | 2500 – 2800 |
| ไทเทเนียม | ➤ 1668 | ➤ 3034 |
| ทังสเตน | ➤ 3422 | อยู่ที่ 6192 |
เหล็กวางอยู่เหนืออลูมิเนียมและทองแดงได้สบายๆ ซึ่งอธิบายได้ว่าทำไมอลูมิเนียมและทองแดงจึงต้องใช้พลังงานจากเตาหลอมในการหลอมน้อยกว่ามาก และมักใช้ในที่ที่มีอุณหภูมิในกระบวนการผลิตต่ำกว่าจะได้เปรียบ ไทเทเนียมละลายที่อุณหภูมิสูงกว่าเกรดเหล็กส่วนใหญ่อย่างเห็นได้ชัด และทังสเตนก็อยู่ในหมวดหมู่ของมันเอง ซึ่งเป็นเหตุผลว่าทำไมจึงเลือกทังสเตนสำหรับเส้นใยและส่วนประกอบที่ต้องทนต่อความร้อนจัดที่รุนแรงและต่อเนื่องซึ่งจะทำให้เหล็กกลายเป็นของเหลวโดยสิ้นเชิง
สิ่งที่น่าสนใจคือจุดหลอมเหลวของเหล็กอยู่ใกล้ และในสูตรโลหะผสมส่วนใหญ่จะมีจุดหลอมเหลวต่ำกว่าเหล็กบริสุทธิ์เล็กน้อย ซึ่งสอดคล้องกับหลักการทางโลหะวิทยาทั่วไปที่ว่าการผสมธาตุมักจะลดจุดหลอมเหลวลงเมื่อเทียบกับโลหะฐานบริสุทธิ์ ซึ่งเป็นรูปแบบที่ยึดถือได้ในระบบโลหะผสมทั่วไป ไม่ใช่แค่เหล็กเท่านั้น
ความเข้าใจผิดทั่วไปเกี่ยวกับจุดหลอมเหลวของเหล็ก
เหล็กมีจุดหลอมเหลวที่แน่นอนจุดเดียว เช่นเดียวกับที่น้ำกลายเป็นน้ำแข็งที่ศูนย์องศาเซลเซียสพอดี
ความเป็นจริงเหล็กเป็นโลหะผสม ดังนั้นจึงละลายในช่วงที่กำหนดโดยอุณหภูมิโซลิดัสและของเหลว ซึ่งเปลี่ยนไปตามองค์ประกอบแทนที่จะอยู่ที่ตัวเลขคงที่ตัวเดียว
โครงสร้างเหล็กจะเป็นอันตรายได้ก็ต่อเมื่อมันเริ่มละลาย
ความเป็นจริงเหล็กโครงสร้างสูญเสียส่วนแบ่งขนาดใหญ่ของความสามารถในการรับน้ำหนักประมาณ 500°C ถึง 600°C ซึ่งต่ำกว่าช่วงการหลอมเหลวหลายร้อยองศา ดังนั้นความเสี่ยงต่อความล้มเหลวจึงเพิ่มขึ้นนานก่อนที่โลหะจะเข้าใกล้ของเหลว
สแตนเลสมีจุดหลอมเหลวสูงกว่าเหล็กกล้าคาร์บอนธรรมดาเสมอเนื่องจากเป็นวัสดุระดับพรีเมียม
ความเป็นจริงช่วงทั้งสองทับซ้อนกันอย่างมาก และขึ้นอยู่กับเกรดที่แน่นอนที่เปรียบเทียบ เหล็กกล้าคาร์บอนบางชนิดอาจมีจุดหลอมเหลวสูงกว่าเกรดสเตนเลสบางเกรด
การตีต้องใช้เหล็กกล้าที่ให้ความร้อนใกล้กับจุดหลอมเหลวเพื่อให้มีความนิ่มพอที่จะขึ้นรูปได้
ความเป็นจริงการตีขึ้นรูปจงใจให้อยู่ต่ำกว่าช่วงการหลอมเหลว ซึ่งโดยทั่วไปจะมีอุณหภูมิต่ำกว่า 100°C ถึง 300°C เนื่องจากการทำงานใกล้กับการทำให้กลายเป็นของเหลวมากเกินไปจะทำลายโครงสร้างของเกรน และเพิ่มความเสี่ยงที่จะเกิดการแตกร้าว
คำถามที่พบบ่อย
เหล็กละลายที่อุณหภูมิเท่าไร มีหน่วยเป็นเซลเซียส?
เกรดเหล็กเชิงพาณิชย์ส่วนใหญ่จะหลอมละลายที่อุณหภูมิระหว่าง 1370°C ถึง 1540°C โดยตัวเลขที่แน่นอนขึ้นอยู่กับปริมาณคาร์บอนและการมีองค์ประกอบโลหะผสมอื่นๆ เช่น โครเมียม นิกเกิล หรือแมงกานีส
เหล็กละลายที่อุณหภูมิเท่าไรในหน่วยฟาเรนไฮต์?
ในฟาเรนไฮต์ ช่วงเดียวกันจะแปลเป็นประมาณ 2,500°F ถึง 2,800°F และจะเปลี่ยนไปเล็กน้อยอีกครั้ง ขึ้นอยู่กับเกรดเฉพาะและปริมาณโลหะผสม
จุดหลอมเหลวของเหล็กกล้าไร้สนิมแตกต่างจากเหล็กกล้าคาร์บอนหรือไม่?
ทั้งสองช่วงทับซ้อนกันอย่างมีนัยสำคัญ โดยทั่วไปแล้ว สเตนเลสจะมีอุณหภูมิอยู่ระหว่าง 1,375°C ถึง 1,530°C ในขณะที่เหล็กกล้าคาร์บอนจะมีอุณหภูมิอยู่ระหว่าง 1,410°C ถึง 1,530°C ดังนั้นความแตกต่างระหว่างสเตนเลสชนิดใดชนิดหนึ่งกับเกรดคาร์บอนเฉพาะจึงมักจะน้อยกว่าที่ผู้คนคาดหวัง
ทำไมเหล็กโครงสร้างถึงล้มเหลวเมื่อเกิดเพลิงไหม้ก่อนที่มันจะละลาย?
ความสามารถในการรับน้ำหนักลดลงอย่างรวดเร็วเมื่อเหล็กผ่านอุณหภูมิประมาณ 500°C ถึง 600°C ซึ่งเป็นอุณหภูมิที่ต่ำกว่าช่วงการหลอมละลายมาก เหล็กยังคงแข็ง ณ จุดนั้น แต่สูญเสียความแข็งแรงมากเกินไปที่จะรองรับน้ำหนักที่ออกแบบไว้ต่อไป
อะไรคือความแตกต่างระหว่างจุดหลอมเหลวและอุณหภูมิการตีขึ้นรูป?
จุดหลอมเหลวคือจุดที่เหล็กเปลี่ยนเป็นของเหลวจนหมด อุณหภูมิการตีขึ้นรูปเป็นช่วงการทำงานที่ต่ำกว่า โดยทั่วไปจะอยู่ที่ประมาณ 1100°C ถึง 1250°C สำหรับหลายเกรด ซึ่งได้รับการเลือกมาโดยเฉพาะเพื่อให้พ้นจากช่วงการหลอมเหลว ในขณะที่ยังคงทำให้โลหะนิ่มพอที่จะปรับรูปร่างใหม่ได้
การเติมคาร์บอนทำให้จุดหลอมเหลวของเหล็กเพิ่มขึ้นหรือลดลงหรือไม่?
การเติมคาร์บอนจะช่วยลดจุดหลอมเหลว ปริมาณคาร์บอนที่สูงขึ้นจะดึงช่วงการหลอมเหลวลง ซึ่งเป็นส่วนหนึ่งของสาเหตุที่เหล็กกล้าเครื่องมือคาร์บอนสูงโดยทั่วไปหลอมที่อุณหภูมิค่อนข้างต่ำกว่าเหล็กกล้าคาร์บอนต่ำมาก
เหตุใดจุดหลอมเหลวของเหล็กจึงถูกกำหนดเป็นช่วงแทนที่จะเป็นตัวเลขเดียว
เหล็กเป็นโลหะผสม ไม่ใช่ธาตุบริสุทธิ์ ดังนั้นจึงไม่มีจุดหลอมเหลวคงที่เพียงจุดเดียวเหมือนกับที่เหล็กบริสุทธิ์มี อุณหภูมิโซลิดัสและของเหลวที่แน่นอนจะเปลี่ยนไปตามส่วนผสมเฉพาะของคาร์บอนและธาตุผสมในแต่ละเกรด
สระเชื่อมร้อนแค่ไหนเมื่อเทียบกับจุดหลอมเหลวของเหล็ก?
สระเชื่อมสำหรับการเชื่อมอาร์กทั่วไปจะทำงานได้ดีกว่าช่วงการหลอมละลายจำนวนมากของเหล็กฐาน ซึ่งมักจะอยู่ที่ประมาณ 1600°C หรือสูงกว่าในโซนอาร์คทันที เนื่องจากกระบวนการต้องการความร้อนยวดยิ่งเพียงพอเพื่อให้แน่ใจว่าจะเกิดการหลอมรวมอย่างสมบูรณ์ระหว่างโลหะฐานและตัวเติม
จุดหลอมเหลวของเหล็กเปลี่ยนแปลงตามความดันหรือระดับความสูงหรือไม่?
จุดหลอมเหลวจะเปลี่ยนไปเล็กน้อยตามความดันในแง่เทอร์โมไดนามิกส์ที่เข้มงวด แต่ผลกระทบมีน้อยเพียงพอในสภาวะบรรยากาศปกติ ซึ่งไม่ใช่ปัจจัยในทางปฏิบัติสำหรับเตาเผา การตีเหล็ก หรือการเชื่อมในชีวิตประจำวัน
