โครโมลี่สตีลคืออะไร? คุณสมบัติ เกรด และการใช้งานการตีขึ้นรูป

Chromoly Steel คืออะไร — คำตอบสั้นๆ

เหล็กกล้าโครเมียม หรือที่เขียนว่าเหล็กกล้าโครเมียม-โมลี โครโมลี หรือ CrMo เป็นเหล็กกล้าโลหะผสมต่ำที่มีโครเมียมและโมลิบดีนัมเป็นองค์ประกอบโลหะผสมหลัก ควบคู่ไปกับเหล็กและคาร์บอน เกรดที่ใช้กันอย่างแพร่หลายที่สุดคือ 4130 ซึ่งมีคาร์บอนประมาณ 0.28–0.33%, โครเมียม 0.80–1.10% และโมลิบดีนัม 0.15–0.25% การเพิ่มเติมเหล่านี้เปลี่ยนเหล็กกล้าคาร์บอนธรรมดาให้เป็นวัสดุที่มีอัตราส่วนความแข็งแรงต่อน้ำหนักที่สูงขึ้นอย่างมาก ความเหนียวที่ยอดเยี่ยม และความสามารถในการเชื่อมที่โดดเด่น

ในทางปฏิบัติ: ท่อเหล็กโครโมลีสามารถรับน้ำหนักทางโครงสร้างได้ประมาณเดียวกับท่อเหล็กเหนียว น้ำหนักน้อยลง 30–40% . นั่นคือเหตุผลที่เฟรมการบิน เฟรมจักรยาน โรลเคจ และส่วนประกอบไฮดรอลิกประสิทธิภาพสูงมักระบุสิ่งนี้เป็นประจำ อุตสาหกรรมการตีเหล็กต้องอาศัยเกรดโครโมลีเป็นอย่างมาก เนื่องจากโลหะผสมตอบสนองได้ดีเป็นพิเศษต่ออุณหภูมิการตีขึ้นรูปและการบำบัดความร้อนในภายหลัง ทำให้สามารถได้รับความต้านทานแรงดึงที่สูงกว่า 1,000 MPa ในชิ้นส่วนที่หลอมเสร็จแล้ว

เคมีเบื้องหลังชื่อ

คำว่า "โครโมลี" คือการหดตัวของโครเมียมและโมลิบดีนัม องค์ประกอบทั้งสองมีบทบาททางโลหะวิทยาเฉพาะซึ่งควรค่าแก่การทำความเข้าใจแยกกัน

บทบาทของโครเมียม

โครเมียมละลายเป็นเมทริกซ์เหล็กและสร้างเฟสคาร์ไบด์ที่เพิ่มความแข็งและความต้านทานการสึกหรอ นอกจากนี้ยังปรับปรุงความต้านทานการเกิดออกซิเดชันที่อุณหภูมิสูงและเพิ่มความสามารถในการชุบแข็ง ซึ่งหมายความว่าเหล็กสามารถชุบแข็งให้มีความลึกมากขึ้นในระหว่างการชุบแข็ง ปริมาณโครเมียมในช่วง 0.8–1.1% (ที่พบในเกรด 4130/4140) ช่วยเพิ่มความสามารถในการชุบแข็งได้อย่างมีนัยสำคัญ โดยไม่ทำให้เหล็กเปราะหรือเชื่อมยาก

บทบาทของโมลิบดีนัม

โมลิบดีนัมเป็นองค์ประกอบที่ทำให้โครโมลีแตกต่างจากเหล็กโครเมียมที่เรียบง่ายกว่า แม้ในปริมาณเล็กน้อย — โดยทั่วไป 0.15–0.25% — โมลิบดีนัมช่วยปรับแต่งขนาดเกรน ยับยั้งการเปราะของอารมณ์ และเพิ่มความต้านทานการคืบของเหล็กได้อย่างมาก (ความสามารถในการต้านทานการเสียรูปช้าๆ ภายใต้ภาระที่ต่อเนื่องที่อุณหภูมิสูง) สำหรับการใช้งานการตีเหล็ก ผลของการขัดเกลาเกรนของโมลิบดีนัมมีประโยชน์อย่างยิ่ง เนื่องจากทำให้มีโครงสร้างจุลภาคที่สม่ำเสมอมากขึ้นตลอดทั้งหน้าตัดของช่องว่างการหลอม

สรุปเกรด AISI ทั่วไป

ซีรีส์ AISI/SAE 41xx ครอบคลุมเกรดโครโมลีที่ระบุบ่อยที่สุด ด้านล่างนี้คือบทสรุปขององค์ประกอบหลักและการใช้งานทั่วไป

คุณสมบัติทางกลที่กำหนดประสิทธิภาพ

ชื่อเสียงของเหล็กโครโมลีสร้างขึ้นจากการผสมผสานคุณสมบัติซึ่งมีวัสดุอื่นเพียงไม่กี่ชนิดที่สามารถเทียบเคียงได้ในราคา ตัวเลขต่อไปนี้ใช้กับ 4130 และ 4140 ในสภาวะปกติหรือดับและอบคืนสภาพ ซึ่งครอบคลุมการใช้งานส่วนใหญ่ในโลกแห่งความเป็นจริง

แรงดึงและความต้านแรงดึง

ในสภาวะอบอ่อน 4130 มีความต้านทานแรงดึงประมาณ 670 เมกะปาสคาล (97 กิโลปอนด์/ตารางนิ้ว) และมีความแรงของผลผลิตใกล้ 435 MPa หลังจากดับและพักที่อุณหภูมิ 315°C ตัวเลขเหล่านั้นจะไต่ขึ้นเป็นประมาณ แรงดึง 1,340 MPa และผลผลิต 1,170 MPa . ซึ่งหมายความว่าสามารถ "ปรับแต่ง" เหล็กชิ้นเดียวกันได้ในช่วงความแข็งแรงที่กว้าง เพียงแค่ปรับพารามิเตอร์การอบชุบ ซึ่งเป็นความยืดหยุ่นที่เป็นหัวใจสำคัญว่าทำไมการตีเหล็กในห่วงโซ่อุปทานจึงให้ความสำคัญกับโครโมลีสูงมาก ช่างตีเหล็กสามารถส่งชิ้นงานที่มีรูปร่างใกล้เคียงตาข่าย และปล่อยให้ตัวบำบัดความร้อนหมุนไปในคุณสมบัติขั้นสุดท้าย

ความแข็ง

Normalized 4140 โดยทั่วไปจะวัดได้ 197–235 HB ผ่านการชุบแข็งและอบคืนตัวที่ 28–34 HRC ทำให้มีความทนทานต่อการสึกหรอดีเยี่ยม ขณะเดียวกันก็รักษาความเหนียวเพียงพอสำหรับการโหลดแบบไดนามิก ช่วงนี้เป็นเรื่องปกติสำหรับเกียร์และเพลาที่ผลิตโดยการตีร้อนตามด้วยรอบการรักษาความร้อนที่มีการควบคุม

ต้านทานความเมื่อยล้า

ขีดจำกัดความทนทานของเหล็กโครโมลี ซึ่งเป็นระดับความเครียดที่ต่ำกว่าซึ่งจะไม่เกิดความเสียหายจากความเมื่อยล้านั้นอยู่ที่ประมาณ 55–65% ของความต้านทานแรงดึงสูงสุด . สำหรับความร้อนของส่วนประกอบ 4140 ที่บำบัดถึง 1,000 MPa UTS นี่แปลเป็นขีดจำกัดความทนทานที่ประมาณ 580 MPa เหล็กเหนียวที่เทียบเคียงได้ที่ 500 MPa UTS จะมีขีดจำกัดความทนทานเพียงประมาณ 250 MPa ความแตกต่างนี้เป็นสาเหตุที่ทำให้ส่วนประกอบของมอเตอร์สปอร์ต แลนดิ้งเกียร์ และตัววาล์วฟอร์จรอบสูงมีโครเมียมเกือบทั้งหมด

แรงกระแทก

ค่าแรงกระแทกแบบ Charpy V-notch สำหรับดับและอบคืนตัว 4140 มีช่วงตั้งแต่ 54 ถึงมากกว่า 100 J ขึ้นอยู่กับอุณหภูมิการอบคืนตัว อุณหภูมิการอบคืนตัวที่สูงขึ้นจะสูญเสียความแข็งแกร่งบางส่วนแต่กลับมอบความแข็งแกร่งที่ดีกว่าอย่างเห็นได้ชัด ซึ่งเป็นข้อแลกเปลี่ยนการออกแบบที่สำคัญในส่วนประกอบที่ต้องทนต่อแรงกระแทกอย่างกะทันหัน เช่น สนับมือระบบกันสะเทือนปลอมแปลงและแอกของระบบขับเคลื่อน

เหล็กโครโมลี่ใน การตีเหล็ก กระบวนการ

การตีเหล็กเป็นกระบวนการขึ้นรูปโลหะที่ได้รับความร้อนภายใต้แรงอัด ไม่ว่าจะผ่านการตีด้วยค้อน การอัด หรือการตีแบบม้วน เพื่อผลิตชิ้นส่วนที่มีการไหลของเกรนละเอียดที่เป็นไปตามรูปทรงของส่วนประกอบ โครโมลีเป็นหนึ่งในโลหะผสมที่ต้องการสำหรับกระบวนการนี้ และมีเหตุผลทางเทคนิคที่เฉพาะเจาะจง

ความสามารถในการปลอมแปลงของเกรดโครโมลี่

โครโมลี่เกรด 4130 และ 4140 มีความสามารถในการหลอมได้ดีเยี่ยมเมื่อทำงานในช่วง 1,150–1,230°C (2,100–2,250°F) . โลหะผสมยังคงเหนียวพอที่จะเติมโพรงแม่พิมพ์ได้โดยไม่แตกร้าว แต่ความแข็งแรงที่อุณหภูมิการตีก็เพียงพอที่จะทำให้ควบคุมการไหลของวัสดุได้อย่างแม่นยำ เกรด 4340 ซึ่งมีนิกเกิลเพิ่มเติม มีความต้องการมากกว่าเล็กน้อย แต่เป็นตัวเลือกมาตรฐานสำหรับการตีขึ้นรูปหน้าตัดขนาดใหญ่ซึ่งมีความสามารถในการชุบแข็งได้ลึกเป็นสิ่งสำคัญยิ่ง

โมลิบดีนัมในเกรดทั้งหมดนี้จะยับยั้งการเจริญเติบโตของเมล็ดข้าวในระหว่างการแช่ที่อุณหภูมิสูงก่อนการหลอม ในเหล็กกล้าคาร์บอนธรรมดา การคงไว้ที่ 1,200°C เป็นเวลานานจะทำให้เมล็ดออสเทนนิติกมีความหยาบ ซึ่งทำให้ส่วนสุดท้ายอ่อนตัวลง โมลิบดีนัมชะลอการเติบโตดังกล่าวอย่างมาก ทำให้โรงหลอมมีหน้าต่างกระบวนการที่กว้างขึ้น และผลลัพธ์ทางโลหะวิทยาที่สม่ำเสมอมากขึ้นตลอดชุดการผลิตขนาดใหญ่

การไหลของเกรนและความสมบูรณ์ของโครงสร้าง

ข้อได้เปรียบที่สำคัญที่สุดประการหนึ่งของกระบวนการตีเหล็กที่เหนือกว่าการหล่อหรือการตัดเฉือนจากแท่งคือการสร้างการไหลของเกรนอย่างต่อเนื่องตามรูปทรงของชิ้นส่วน ตัวอย่างเช่น ในก้านสูบหลอม การไหลของเกรนจะพันรอบตาของก้านและก้านอย่างต่อเนื่อง ในขณะที่ชิ้นส่วนที่ตัดเฉือนจากสต็อกแท่งจะตัดเสี้ยนเหล่านั้น การผสมผสานระหว่างความแข็งแกร่งและความเหนียวของ Chromoly ช่วยให้สามารถเปลี่ยนรูปได้อย่างกว้างขวางในระหว่างการตีขึ้นรูปแบบปิดโดยไม่เกิดการแตกร้าว ทำให้สามารถบรรลุรูปแบบการไหลของเกรนที่ได้รับการปรับปรุงประสิทธิภาพในระดับสูงในชิ้นส่วนรูปทรงเรขาคณิตที่ซับซ้อน เช่น เพลาข้อเหวี่ยง สนับมือพวงมาลัย และจานกังหัน

การรักษาความร้อนหลังการตีขึ้นรูป

หลังจากการตีขึ้นรูป ชิ้นส่วนโครโมลีมักจะถูกทำให้เป็นมาตรฐาน (ระบายความร้อนด้วยอากาศที่ ~ 870°C) เพื่อบรรเทาความเครียดจากการตีขึ้นรูป และสร้างโครงสร้างจุลภาคที่สม่ำเสมอก่อนการตัดเฉือนใดๆ จากนั้นคุณสมบัติทางกลขั้นสุดท้ายจะถูกกำหนดโดยวงจรการดับและอุณหภูมิซึ่งปรับให้เหมาะกับเกรดเฉพาะและโปรไฟล์คุณสมบัติที่ต้องการ ความสามารถในการชุบแข็งอย่างล้ำลึกของโครเมียมมีส่วนช่วยให้สามารถตีขึ้นรูปส่วนหนาได้สูงสุดถึง เส้นผ่านศูนย์กลาง 75 มม. (3 นิ้ว) หรือมากกว่าสำหรับ 4140 — สามารถชุบแข็งได้สม่ำเสมอตลอดทั้งหน้าตัด ไม่ใช่แค่ที่พื้นผิวเท่านั้น ซึ่งเป็นไปไม่ได้สำหรับเหล็กกล้าคาร์บอนธรรมดา ซึ่งจะมีความอ่อนตัวที่แกนกลางของอะไรก็ตามที่หนากว่าประมาณ 25 มม.

การตีขึ้นรูปเย็นของโครโมลี่

ส่วนประกอบโครโมลีบางชนิด โดยเฉพาะตัวยึด เพลาที่มีความแม่นยำขนาดเล็ก และอุปกรณ์ไฮดรอลิก ผลิตโดยการตีขึ้นรูปเย็น (การขึ้นรูปเย็นหรือการอัดขึ้นรูปเย็น) ที่อุณหภูมิห้องหรืออุณหภูมิที่สูงขึ้นเล็กน้อยต่ำกว่าจุดตกผลึกใหม่ งานตีขึ้นรูปเย็นจะทำให้เหล็กแข็งตัว และพฤติกรรมการแข็งตัวด้วยความเครียดของโครโมลีหมายความว่าชิ้นส่วนที่เสร็จแล้วสามารถรับความต้านทานแรงดึงได้มากกว่า 1,000 MPa อย่างมีนัยสำคัญโดยไม่ต้องผ่านการบำบัดความร้อนเพิ่มเติม สิ่งนี้ทำให้ตัวยึดโครโมลีตีขึ้นรูปเย็นเหมาะสำหรับการใช้งานด้านการบินและอวกาศและยานยนต์ ซึ่งทั้งความแข็งแกร่งและการประหยัดน้ำหนักมีความสำคัญ

อุตสาหกรรมที่ต้องพึ่งพาเหล็กโครโมลี่

เหล็กโครโมลีปรากฏอยู่ในอุตสาหกรรมที่หลากหลายอย่างน่าประหลาดใจ ความสามารถรอบด้านเกิดจากการที่สามารถปรับจูนได้ผ่านการเลือกโลหะผสม การอบชุบด้วยความร้อน และกระบวนการขึ้นรูป เพื่อตอบสนองความต้องการด้านความแข็งแกร่ง ความเหนียว และน้ำหนักที่แตกต่างกันมาก

การบินและอวกาศและกลาโหม

แผ่นและท่อ 4130 เป็นมาตรฐานในการสร้างลำตัวเครื่องบินมาตั้งแต่ปี 1930 ตัวอย่างเช่น Piper Cherokee ใช้ท่อเหล็ก 4130 ในโครงลำตัว สตรัทลงจอดซึ่งจะต้องดูดซับโหลดไดนามิกขนาดใหญ่เมื่อลงจอด โดยทั่วไปจะถูกสร้างขึ้นจากโครโมลี 4340 เนื่องจากการผสมผสานระหว่างความแข็งแกร่งและความเหนียวสูง ทำให้ทนต่อรอบการกระแทกซ้ำๆ ตลอดอายุการใช้งานของเครื่องบิน ข้อกำหนด MIL-S-6758 และ MIL-S-8503 ของกองทัพสหรัฐฯ ระบุทั้ง 4130 และ 4340 สำหรับการใช้งานการตีเหล็กโครงสร้าง

ยานยนต์และมอเตอร์สปอร์ต

ข้อบังคับของ NASCAR, IndyCar และ Formula 1 กำหนดให้มีการก่อสร้างกรงม้วนโครโมลีในเกือบทุกประเภท เนื่องจากคุณลักษณะการดูดซับพลังงานของมันเหนือกว่าเหล็กเหนียวที่น้ำหนักท่อเท่ากัน นอกเหนือจากโรลเคจแล้ว โครโมลี่ยังครองอำนาจการตีเหล็กประสิทธิภาพสูงของการผลิตยานยนต์อีกด้วย: เพลาข้อเหวี่ยงฟอร์จ ก้านสูบ เกียร์ส่งกำลัง เฟืองวงแหวนเฟืองท้าย และเพลาขับแทบจะสากลอยู่ที่ 4140 หรือ 4340 ในการใช้งานด้านประสิทธิภาพ เพลาข้อเหวี่ยงฟอร์จ 4340 ในเครื่องยนต์ที่มีรอบสูงสามารถดำรงอยู่ได้ การรับแรงล้าจากการดัดงอเกิน 800 MPa หลายล้านรอบ — สิ่งที่เหล็กหล่อหรือเหล็กเหนียวที่เทียบเท่ากันไม่สามารถเข้าใกล้ได้

น้ำมันและก๊าซ

เครื่องมือเจาะลงหลุม — ปลอกเจาะ, สารทำให้คงตัว, ส่วนย่อย — เป็นหนึ่งในงานตีเหล็กที่มีความต้องการมากที่สุดในโลก ส่วนประกอบเหล่านี้หมุนอย่างต่อเนื่องที่ความลึกภายใต้การโค้งงอ แรงบิด และแรงตามแนวแกนรวมกัน ซึ่งมักจะอยู่ที่อุณหภูมิสูงและในสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน AISI 4145H (ตัวแปรที่ควบคุมความสามารถในการชุบแข็งที่ 4140) เป็นมาตรฐานอุตสาหกรรมน้ำมันสำหรับปลอกเจาะอย่างแม่นยำ เนื่องจากมีพฤติกรรมการแข็งตัวผ่านการชุบแข็งที่คาดการณ์ได้ ความเหนียวที่อุณหภูมิต่ำและสูงขึ้น และความต้านทานต่อการแตกร้าวที่เกิดจากไฮโดรเจน การตีปลอกเจาะแบบเดี่ยวสามารถรับน้ำหนักได้มากกว่า 3,000 กก และต้องได้รับการตรวจสอบด้วยคลื่นเสียงความถี่สูงเพื่อยืนยันโครงสร้างจุลภาคที่เป็นเนื้อเดียวกันผ่านหน้าตัดทั้งหมด

จักรยานและยานพาหนะที่ขับเคลื่อนโดยมนุษย์

เฟรมจักรยานเหล็กกล้าระดับไฮเอนด์ใช้ท่อโครโมลี 4130 มาตั้งแต่ปี 1970 เป็นอย่างน้อย โลหะผสมช่วยให้นักสร้างเฟรมวาดท่อที่มีผนังบางได้ — เฟรมทัวริ่งและเฟรมถนนบางรุ่นใช้ท่อที่มีผนังบางเพียง 0.6 มม. ที่กึ่งกลางท่อ — ซึ่งอาจแตกในระหว่างการวาดหากทำจากเหล็กกล้าคาร์บอนธรรมดา ผลลัพธ์ที่ได้คือเฟรมที่มีน้ำหนักไม่เกิน 1.5 กก. ในขณะเดียวกันก็มีคุณสมบัติในการลดแรงสั่นสะเทือนบนถนน ซึ่งไทเทเนียมและอะลูมิเนียมไม่สามารถทำซ้ำได้ นักสร้างเฟรมแบบคัสตอมยังคงระบุโครโมลี 4130 แบบ double-butted ไว้อย่างแม่นยำ เนื่องจากความสามารถในการเชื่อมและความยืดหยุ่นเล็กน้อยทำให้เกิดคุณภาพการขับขี่ที่นักปั่นจักรยานหลายคนมองว่าเหนือกว่าวัสดุที่แข็งกว่า

เครื่องจักรกลหนักและการเกษตร

ส่วนประกอบโครโมลีปลอมแปลงปรากฏอยู่ในเครื่องจักรการเกษตรและการก่อสร้าง ได้แก่ เพลารถแทรกเตอร์ แขนตัก หมุดบุ้งกี๋ของรถขุด และแท่งกระบอกไฮดรอลิก ในการใช้งานเหล่านี้ ตัวเลือกได้รับแรงหนุนจากความจำเป็นในการทนต่อแรงกระแทกจากหินที่ถูกฝังหรือพื้นแข็ง ตัวอย่างเช่น สลักเดือยแขนตักของโหลดเดอร์ฟอร์จ 4140 สามารถทนต่อพลังงานกระแทกที่อาจเปลี่ยนรูปหรือแตกหักของพินเหล็กอ่อนที่มีขนาดเท่ากัน ซึ่งช่วยลดเวลาหยุดทำงานของเครื่องจักรในสาขาที่การเปลี่ยนมีค่าใช้จ่ายสูงและช้า

การเชื่อมเหล็กโครโมลี — สิ่งที่คุณต้องรู้

โครเมียมสามารถเชื่อมได้โดยกระบวนการ TIG (GTAW), MIG (GMAW) และแท่ง (SMAW) แต่ต้องการการดูแลมากกว่าเหล็กเหนียว ค่าเทียบเท่าคาร์บอนที่สูงกว่าหมายความว่าจะเสี่ยงต่อการแตกร้าวที่เกิดจากไฮโดรเจน (การแตกร้าวเย็น) หากมีความชื้นอยู่ในบริเวณที่ได้รับความร้อน หรือหากรอยเชื่อมเย็นลงเร็วเกินไป

ข้อกำหนดในการอุ่นเครื่อง

สำหรับท่อ 4130 ผนังที่มีความหนาน้อยกว่า 3 มม. มักจะเป็นทางเลือกในการอุ่นก่อนเมื่อเชื่อม TIG ด้วยตัวเติม ER80S-D2 หรือ ER70S-2 สำหรับ 4140 หรือส่วนโครโมลีใดๆ ที่สูงกว่าประมาณ 6 มม. ให้อุ่นเครื่องก่อน 175–260°C (350–500°F) เป็นแนวปฏิบัติมาตรฐาน การอุ่นเครื่องจะชะลออัตราการเย็นลงตลอดช่วงการเปลี่ยนแปลงของมาร์เทนไซต์ ซึ่งช่วยลดความเค้นตกค้างและความเสี่ยงของการแตกร้าวของ HAZ ความล้มเหลวในการอุ่นรอยเชื่อม 4140 สำหรับงานหนักเป็นสาเหตุหนึ่งที่พบบ่อยที่สุดของการแตกร้าวล่าช้าในงานแปรรูปเหล็ก

การเลือกโลหะฟิลเลอร์

สำหรับการใช้งานโครงสร้างส่วนใหญ่ที่ไม่ได้ใช้การบำบัดความร้อนหลังการเชื่อม (PWHT) ลวด ER70S-2 TIG เป็นคำแนะนำมาตรฐาน เนื่องจากความแข็งแรงที่ต่ำกว่าจะช่วยลดความเค้นตกค้างในรอยเชื่อม ในกรณีที่การเชื่อมต้องตรงกับความแข็งแรงของโลหะฐาน — เช่นเดียวกับในชุดประกอบการตีเหล็กทนแรงดัน — มีการระบุลวด ER80S-D2 หรือแม้แต่ ER100S-1 โดยจับคู่กับการอุ่นก่อนและ PWHT เสมอ โค้ดการเชื่อมโครงสร้าง AWS D1.1 ที่ใช้กันอย่างแพร่หลายและ ASME Section IX ให้คำแนะนำโดยละเอียดเกี่ยวกับคุณสมบัติของขั้นตอนสำหรับข้อต่อการเชื่อม 4130 และ 4140

การรักษาความร้อนหลังการเชื่อม

PWHT สำหรับการเชื่อมด้วยโครโมลีมักเกี่ยวข้องกับการบรรเทาความเครียดที่ 595–650°C (1,100–1,200°F) เป็นเวลาหนึ่งชั่วโมงต่อความหนาหน้าตัด 25 มม. ซึ่งช่วยลดความเค้นดึงที่ตกค้าง ปรับสภาพมาร์เทนไซต์แข็งที่เกิดขึ้นในบริเวณที่ได้รับความร้อน และปรับปรุงความเหนียว สำหรับส่วนประกอบที่จะนำไปอบชุบด้วยความร้อนให้เต็มกำลังในภายหลัง เช่น ส่วนประกอบที่หลอมและเชื่อม วงจรการทำให้เป็นมาตรฐาน ดับ และอบคืนสภาพหลังการเชื่อมเป็นแนวทางที่น่าเชื่อถือที่สุด

Chromoly กับเหล็กอื่นๆ — ที่ไหนชนะและชนะที่ไหน

Chromoly ไม่ใช่ตัวเลือกที่เหมาะสมสำหรับทุกการใช้งาน การทำความเข้าใจว่าวิธีการนี้เทียบกับทางเลือกอื่นๆ อย่างไรจะช่วยให้ตัดสินใจเลือกวัสดุได้ดียิ่งขึ้น

ตารางนี้เน้นตำแหน่งที่โดดเด่นของโครโมลีในรูปสามเหลี่ยมกำลังเทียบกับความสามารถในการเชื่อมและความสามารถในการหลอมโลหะ มีความแข็งแรงกว่าเหล็กกล้าเหนียวถึงสองเท่าหรือมากกว่าในสภาวะที่ผ่านการอบร้อน แต่ยังเชื่อมได้และปลอมแปลงได้ง่าย ซึ่งเป็นคุณสมบัติที่เหล็กกล้าเครื่องมือและเกรดโลหะผสมสูงหลายๆ เกรดไม่สามารถกล่าวอ้างได้ จุดอ่อนของมันคือความต้านทานการกัดกร่อน โครโมลี่จะต้องทาสี ชุบ หรือป้องกันในสภาพแวดล้อมการทำงานกลางแจ้งหรือเปียก ในสภาพแวดล้อมที่มีการกัดกร่อนอย่างรุนแรง เกรดสแตนเลสหรือวัสดุทดแทนที่มีการเคลือบเป็นตัวเลือกที่เหมาะสมแม้ว่าจะมีการหักต้นทุนก็ตาม

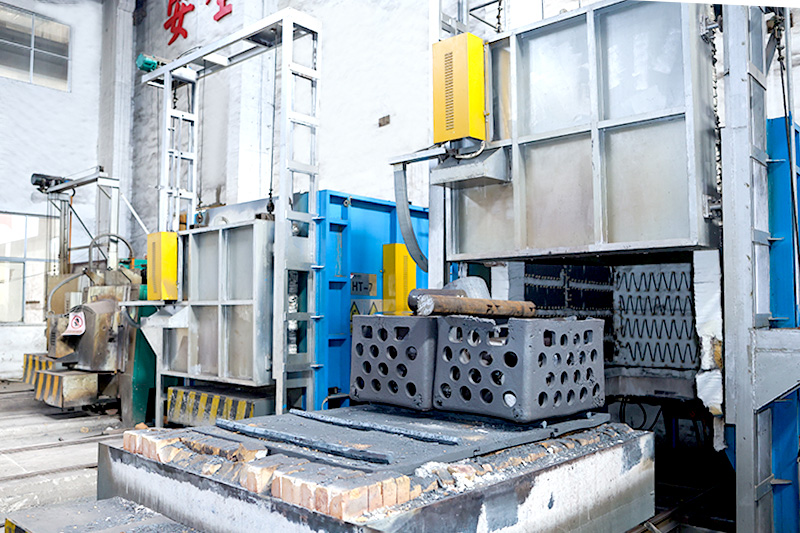

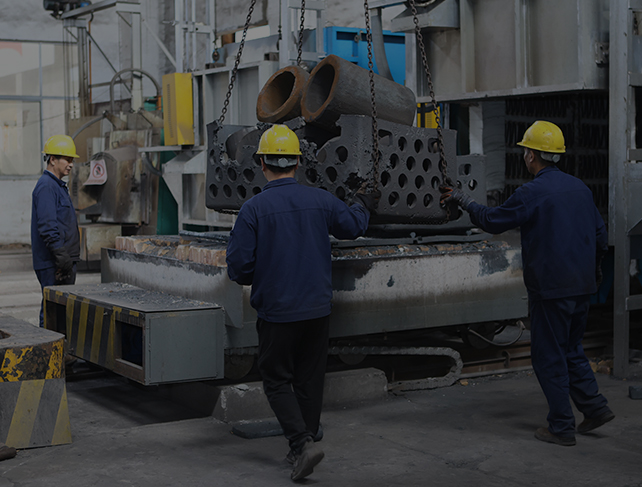

กระบวนการอบชุบเหล็กโครโมลีด้วยความร้อน

การอบชุบด้วยความร้อนคือสิ่งที่ช่วยปลดล็อกศักยภาพของโครโมลีอัลลอยด์ให้เต็มประสิทธิภาพ สต็อกแท่งเดียวกันที่ส่งมาจากโรงสีสามารถกลายเป็นชิ้นงานเปล่าที่อ่อนนุ่มและตัดเฉือนได้ง่ายหรือเป็นส่วนประกอบโครงสร้างที่มีความแข็งแรงสูงเป็นพิเศษ ขึ้นอยู่กับการประมวลผลความร้อนที่ใช้กับชิ้นงาน

การหลอม

การหลอมแบบเต็มเกี่ยวข้องกับการให้ความร้อนที่ประมาณ 855–870°C โดยคงไว้เพื่อให้ออสเทนไนซ์เต็มที่ จากนั้นจึงทำให้เย็นลงอย่างช้าๆ ในเตาเผา ผลลัพธ์ที่ได้คือโครงสร้างจุลภาคแบบมุกที่อ่อนนุ่มและมีความแข็งประมาณ 170–200 HB ซึ่งเหมาะอย่างยิ่งสำหรับการตัดเฉือนคุณสมบัติที่ซับซ้อนก่อนการอบชุบขั้นสุดท้าย โดยทั่วไปจะมีการจัดเตรียมช่องว่างการตีเหล็กในสภาวะนี้เพื่อให้ทำการกลึงเกลียว รู และช่องให้เสร็จสิ้นก่อนรอบการดับและควบคุมอุณหภูมิขั้นสุดท้าย

การทำให้เป็นมาตรฐาน

การทำให้เป็นมาตรฐาน (การให้ความร้อนถึง ~ 870°C จากนั้นระบายความร้อนด้วยอากาศ) จะทำให้ได้เพิร์ลไลต์ที่ละเอียดและสม่ำเสมอมากกว่าการอบอ่อน เป็นเงื่อนไขมาตรฐานสำหรับแท่งโครโมลีฟอร์จตามที่ส่งมอบ เนื่องจากให้คุณสมบัติที่สม่ำเสมอและคาดการณ์ได้ทั่วทั้งส่วนโดยไม่ต้องเสียเวลาและต้นทุนพลังงานในการควบคุมความเย็นของเตาเผา โดยทั่วไปแล้ว 4140 จะถูกทำให้เป็นมาตรฐาน ความแข็ง 229 HB และความต้านทานแรงดึง 655 MPa ซึ่งเพียงพอสำหรับการใช้งานด้านโครงสร้างจำนวนมากโดยไม่ต้องมีการบำบัดเพิ่มเติม

ดับและอารมณ์

วงจร Q&T เป็นการบำบัดความร้อนที่ได้ผลสำหรับโครโมลี เหล็กผ่านการออสเทนไนต์ที่อุณหภูมิ 845–870°C ชุบแข็งด้วยน้ำมันหรือโพลีเมอร์เพื่อสร้างมาร์เทนไซต์ จากนั้นนำไปอบให้เย็นในช่วง 175–650°C เพื่อปรับสมดุลระหว่างความแข็งแรงและความเหนียว อุณหภูมิการอบคืนตัวที่ต่ำกว่าจะให้ความแข็งแรงและความแข็งสูงขึ้นโดยแลกกับความเหนียว อุณหภูมิที่สูงขึ้นจะทำให้ชิ้นส่วนมีความเหนียวและเหนียวมากขึ้นและมีความแข็งแรงของผลผลิตลดลง ข้อกำหนดทางวิศวกรรมส่วนใหญ่สำหรับชิ้นส่วนโครโมลีปลอมแปลงมุ่งเป้าไปที่โครงสร้างจุลภาคของมาร์เทนไซต์แบบเทมเปอร์ 28–36 เหล็กแผ่นรีดร้อน สำหรับเฟืองและเพลา หรือ 38–44 HRC สำหรับการใช้งานที่ทนทานต่อการสึกหรอ เช่น แม่พิมพ์และตัวเครื่องมือ

กรณีการแข็งตัว

เกรดโครโมลีที่มีปริมาณคาร์บอนต่ำกว่า โดยเฉพาะ 4118 และ 8620 (เกรดนิกเกิล-โครโมลี) ใช้สำหรับงานคาร์บูไรซิ่งที่พื้นผิวอุดมด้วยคาร์บอนที่ความลึก 0.5–1.5 มม. ตัวเรือนคาร์บูไรซ์สามารถมีความแข็งได้ถึง 58–62 HRC ซึ่งให้ความทนทานต่อการสึกหรอเป็นพิเศษ ในขณะที่แกนโครโมลีที่แข็งแกร่งจะดูดซับแรงกระแทก ฟันเฟืองที่ผลิตโดยกระบวนการนี้ผสมผสานความแข็งของพื้นผิวที่เพียงพอต่อการต้านทานการสึกกร่อนและการเสียดสีเข้ากับแกนที่ทนทานพอที่จะต้านทานความล้าจากการโค้งงอของฟันและรากฟัน ซึ่งเป็นการผสมผสานที่กำหนดเกียร์เกียร์ของยานยนต์สมัยใหม่

การแข็งตัวแบบเหนี่ยวนำ

การชุบแข็งแบบเหนี่ยวนำจะทำความร้อนเฉพาะชั้นผิวของชิ้นส่วนโครโมลีโดยใช้ขดลวดแม่เหล็กไฟฟ้า จากนั้นจึงดับทันที ผลลัพธ์ที่ได้คือพื้นผิวแข็ง (โดยทั่วไปคือ 50–58 HRC สำหรับ 4140) โดยมีแกนที่แข็งแกร่งซึ่งยังคงรักษาโครงสร้างจุลภาคที่เป็นมาตรฐานหรือ Q&T ไว้ นี่คือการรักษามาตรฐานสำหรับเพลาโครโมลี เจอร์นอลเพลาข้อเหวี่ยง และกลีบเพลาลูกเบี้ยว โดยที่พื้นผิวของรูหรือเจอร์นอลจะต้องแข็ง แต่ตัวเพลาต้องคงความแข็งแกร่งพอที่จะส่งแรงบิดได้โดยไม่แตกหัก

การตกแต่งพื้นผิวและการป้องกันการกัดกร่อน

เหล็กโครโมลีมีโครเมียมเพียงประมาณ 1% ซึ่งต่ำกว่าค่าขั้นต่ำ 11% ที่จำเป็นสำหรับลักษณะสเตนเลสอย่างมาก ดังนั้นจึงกัดกร่อนได้อย่างอิสระหากปล่อยทิ้งไว้โดยไม่มีการป้องกัน สำหรับการใช้งานโครงสร้างส่วนใหญ่ การรักษาพื้นผิวต่อไปนี้ถือเป็นมาตรฐาน:

• สีรองพื้นอีพ็อกซี่ซิงค์ฟอสเฟต: มาตรฐานสำหรับแชสซีรถยนต์และส่วนประกอบช่วงล่างปลอมแปลง ให้การยึดเกาะที่ดีเยี่ยมและทนต่อการกัดกร่อนปานกลางด้วยต้นทุนที่ต่ำ
• ออกไซด์สีดำ: ป้องกันการกัดกร่อนเล็กน้อยเหมาะสำหรับส่วนประกอบทางกลภายในอาคาร เพิ่มการเปลี่ยนแปลงขนาดน้อยที่สุด (ต่ำกว่า 0.001 มม.) — สำคัญสำหรับชิ้นส่วนปลอมแปลงที่มีความแม่นยำและมีพิกัดความเผื่อต่ำ
• ชุบฮาร์ดโครม: ใช้กับแท่งไฮดรอลิกและพื้นผิวที่สึกหรอ ความหนาของโครเมียม 0.05–0.25 มม. ให้ทั้งความต้านทานการกัดกร่อนและพื้นผิวเลื่อนแข็งที่สูงกว่าเทียบเท่า 70 HRC
• นิกเกิลแบบไม่ใช้ไฟฟ้า: การเคลือบสม่ำเสมอโดยไม่คำนึงถึงรูปทรง — เหมาะสำหรับตัววาล์วฟอร์จที่ซับซ้อนและข้อต่อที่ต้องรักษาขนาดในรูและเกลียว
• การชุบแคดเมียม (การบินและอวกาศ): ยังคงระบุไว้ในการใช้งานทางทหารและการบินและอวกาศจำนวนมากสำหรับการป้องกันแบบเสียสละและความเข้ากันได้ดีเยี่ยมกับโครงสร้างอลูมิเนียม ถูกจำกัดในการใช้งานพลเรือนเนื่องจากกฎระเบียบด้านสิ่งแวดล้อม

สำหรับเครื่องมือใต้หลุมเจาะน้ำมันและก๊าซ ซึ่งการเคลือบจะถูกขัดออกอย่างรวดเร็ว จะมีการใช้โอเวอร์เลย์ที่ทนต่อการกัดกร่อน เช่น ทังสเตนคาร์ไบด์ HVOF หรือนิกเกิล-ฟอสฟอรัสที่ไม่ใช้ไฟฟ้ากับพื้นผิวสัมผัส ในขณะที่ตัวโครโมลีได้รับการปกป้องในการจัดเก็บและการขนส่งเท่านั้น

การตัดเฉือนเหล็กโครโมลี่อย่างมีประสิทธิภาพ

เครื่องจักรโครโมลีในสภาวะอบอ่อนได้ดีกับเครื่องมือเหล็กกล้าความเร็วสูงหรือคาร์ไบด์มาตรฐาน ในสภาวะที่แข็งตัวหรือทำให้เป็นมาตรฐาน ต้องใช้ความพยายามปานกลาง พารามิเตอร์การตัดเฉือนที่สำคัญสำหรับ 4140 ในสภาพปกติ (229 HB) ด้วยเครื่องมือคาร์ไบด์มีค่าประมาณ:

• ความเร็วในการหมุน: 200–250 ม./นาที (660–820 ฟุต/นาที)
• อัตราป้อน: 0.2–0.4 มม./รอบสำหรับการกัดหยาบ
• ความลึกของการตัด: 2–5 มม. สำหรับการกัดหยาบ
• ระบบจ่ายน้ำหล่อเย็น: แนะนำให้ระบายความร้อนด้วยน้ำมันตัดกลึงที่มีซัลเฟอร์ไรซ์หรือคลอรีนเพื่อลดการสะสมของคมตัดบนเม็ดมีด

โครโมลีที่แข็งตัวเกินกว่า 45 HRC ต้องใช้ CBN (คิวบิกโบรอนไนไตรด์) หรือเม็ดมีดเซรามิกในการกลึง การกลึงเพลาชุบแข็งด้วยการเหนี่ยวนำอย่างแข็งขันเพื่อทดแทนการเจียรทรงกระบอกในปัจจุบันกลายเป็นแนวทางปฏิบัติทั่วไปในสายการผลิตการตีขึ้นรูปจนเสร็จในปริมาณมาก ซึ่งช่วยประหยัดเวลาในวงจรได้มากเมื่อยอมรับความคลาดเคลื่อนในช่วง IT6–IT7 ได้

การเจาะรูลึกใน 4140 ซึ่งเป็นเรื่องปกติสำหรับเส้นทางน้ำมันในเพลาข้อเหวี่ยงและแร็คพวงมาลัย ดำเนินการโดยใช้ดอกสว่านโซลิดคาร์ไบด์หรือโคบอลต์-HSS ที่อัตราป้อนลดลง (ประมาณ 60% ของอัตราการป้อนสำหรับเหล็กเหนียว) เพื่อจัดการการคายเศษและป้องกันการทำงานแข็งตัวในผนังเจาะ

การระบุเหล็กโครโมลี — มาตรฐานและการจัดหา

เมื่อระบุโครโมลี่สำหรับการใช้งานทางวิศวกรรม โดยทั่วไปมักอ้างอิงถึงมาตรฐานต่อไปนี้:

• มาตรฐาน ASTM A29/A29M: ข้อกำหนดทั่วไปสำหรับเหล็กเส้น - ครอบคลุมถึงเหล็กเส้นรีดร้อนและเย็นสำเร็จรูป 4130, 4140, 4150, 4340 ในรูปแบบแท่ง
• มาตรฐาน ASTM A519: ท่อเชิงกลไร้ตะเข็บ — ข้อกำหนดหลักสำหรับท่อดึงทับแมนเดรล (DOM) 4130 ที่ใช้ในเฟรมจักรยานและโครงสร้างเครื่องบิน
• มาตรฐาน ASTM A322: เหล็กเส้น โลหะผสม เกรดมาตรฐาน — อ้างอิงเกรด 41xx และ 43xx ทั้งหมดที่มีข้อกำหนดด้านองค์ประกอบ
• อมส 6350 / อมส 6370: ข้อมูลจำเพาะของวัสดุ SAE Aerospace สำหรับ 4130 และ 4140 — ใช้เมื่อต้องมีการตรวจสอบย้อนกลับด้านการบินและอวกาศ
• ISO 683-2: มาตรฐานสากลครอบคลุมเหล็กโลหะผสมที่ผ่านการอบชุบด้วยความร้อน รวมถึงเกรด Cr-Mo เทียบเท่ากับ 4130/4140
• ดิน 42CrMo4 / EN 1.7225: เทียบเท่ากับ 4140 ของยุโรป ซึ่งใช้กันอย่างแพร่หลายในห่วงโซ่อุปทานการตีเหล็กของยุโรปสำหรับส่วนประกอบยานยนต์และอุตสาหกรรม

เมื่อซื้อสำหรับการใช้งานที่สำคัญ — โดยเฉพาะอย่างยิ่งในการตีเหล็ก ภาชนะรับความดัน หรือบริบทการบินและอวกาศ — ขอเสมอ รายงานการทดสอบโรงงาน (MTR) รับรององค์ประกอบทางเคมีและคุณสมบัติทางกล เหล็กโลหะผสมปลอมหรือระบุไม่ถูกต้องเป็นปัญหาที่บันทึกไว้ในห่วงโซ่อุปทานทั่วโลก และ MTR จากโรงงานที่ได้รับการรับรองคือการรับประกันขั้นต่ำในการได้รับสินค้าที่สั่งซื้อ

การใช้งานที่เกิดขึ้นใหม่และแนวโน้มในอนาคต

เหล็กโครโมลี่ไม่ใช่วัสดุในอดีต การใช้งานที่เกิดขึ้นใหม่หลายแห่งกำลังขยายการใช้งาน โดยเฉพาะอย่างยิ่งเมื่อการผสมผสานข้อดีของกระบวนการตีเหล็กและอัตราส่วนความแข็งแรงต่อน้ำหนักที่สูงมาบรรจบกันกับความท้าทายทางวิศวกรรมใหม่ ๆ

ถังเก็บไฮโดรเจนและภาชนะรับความดัน

เมื่อเทคโนโลยีเซลล์เชื้อเพลิงไฮโดรเจนเติบโตเต็มที่ โครโมลี 4130 และ 4140 เป็นวัสดุที่เหมาะสม สำหรับถังเก็บไฮโดรเจนแรงดันสูงที่ทำงานที่ 35–70 MPa การรวมกันของความแข็งแรงสูง (ทำให้ผนังบาง) ความสามารถในการเชื่อม (สำหรับการผลิต) และความเหนียว (สำหรับความล้าในการปั่นจักรยานด้วยแรงดัน) วางตำแหน่งพวกมันไว้กับโลหะผสมไทเทเนียมที่มีราคาแพงกว่า แม้ว่าความต้านทานการเปราะของไฮโดรเจนจะต้องเลือกโลหะผสมและการบำบัดความร้อนอย่างระมัดระวัง โดยทั่วไปจะกำหนดเป้าหมายความแข็งแกร่งของผลผลิตต่ำกว่า 690 MPa เพื่อให้อยู่ภายในเกณฑ์ความเข้ากันได้ของไฮโดรเจนที่กำหนดโดย ASME B31.12

ส่วนประกอบระบบขับเคลื่อนของรถยนต์ไฟฟ้า

การเปลี่ยนไปใช้ยานพาหนะไฟฟ้าไม่ได้ลดความต้องการส่วนประกอบเหล็กหลอมที่มีความแข็งแรงสูง แต่ได้เปลี่ยนโปรไฟล์การรับน้ำหนักด้วย มอเตอร์ EV ให้แรงบิดสูงสุดทันทีจากศูนย์รอบต่อนาที ทำให้เกิดแรงกระแทกบนส่วนประกอบกระปุกเกียร์ที่เกินกว่าโหลดจากระบบขับเคลื่อนแบบเผาไหม้ทั่วไป เฟืองและเพลาโครเมียมปลอมแปลงที่มีเกรนละเอียดและความสามารถในการชุบแข็งได้ลึก เหมาะอย่างยิ่งกับโปรไฟล์ความต้องการนี้ ซัพพลายเออร์ยานยนต์ระดับ Tier 1 รายใหญ่หลายรายรายงานข้อมูลจำเพาะที่เพิ่มขึ้นของโครโมลี 4340 ในชุดเกียร์ลด EV ความเร็วเดียว เมื่อเปรียบเทียบกับระบบเกียร์หลายสปีดที่พวกเขาแทนที่ในรถยนต์ระดับพลังงานที่เทียบเท่ากัน

กระบวนการไฮบริดการผลิตสารเติมแต่ง

การผลิตสารเติมแต่งพลังงานโดยตรง (DED) โดยใช้ลวดโครโมลี 4130 และ 4140 หรือวัตถุดิบที่เป็นผงกำลังได้รับการพัฒนาอย่างจริงจังเพื่อซ่อมแซมส่วนประกอบปลอมแปลงที่มีมูลค่าสูง โดยเฉพาะอย่างยิ่งในการใช้งานเครื่องมือด้านการบินและอวกาศและแหล่งน้ำมัน ความสามารถในการฝากวัสดุในตำแหน่งที่สึกหรอหรือเสียหาย จากนั้นจึงตัดเฉือนไปยังมิติสุดท้ายและผ่านกระบวนการให้ความร้อนเฉพาะที่ ช่วยยืดอายุการใช้งานของชิ้นส่วนปลอมแปลงราคาแพงที่อาจกลายเป็นเศษซากได้ กลุ่มวิจัยในมหาวิทยาลัยหลายแห่งได้แสดงให้เห็นว่าชั้น 4140 ที่ฝากไว้กับ DED สามารถบรรลุคุณสมบัติทางกลภายใน 10–15% ของสต็อกปลอมแปลงที่จัดทำขึ้น หลังจากการอบชุบด้วยความร้อนที่เหมาะสม
