โลหะผสมของเหล็กคืออะไร: องค์ประกอบประเภทและการตีขึ้นรูป

โลหะผสมของเหล็กคืออะไร — คำตอบโดยตรง

โดยพื้นฐานแล้วเหล็กเป็นโลหะผสมของเหล็กและคาร์บอน ซึ่งโดยทั่วไปจะมีปริมาณคาร์บอนอยู่ 0.02% ถึง 2.14% โดยน้ำหนัก . อย่างไรก็ตาม เมื่อมีคนถามว่า "โลหะผสมของเหล็กคืออะไร" พวกเขามักจะหมายถึงเหล็กโลหะผสมโดยเฉพาะ ซึ่งเป็นเหล็กประเภทหนึ่งที่นอกเหนือไปจากเหล็กกล้าคาร์บอนธรรมดาโดยการผสมผสานองค์ประกอบโลหะผสมเพิ่มเติมอย่างน้อยหนึ่งอย่าง เช่น โครเมียม นิกเกิล โมลิบดีนัม วาเนเดียม แมงกานีส ซิลิคอน หรือทังสเตน องค์ประกอบเพิ่มเติมเหล่านี้ถูกนำมาใช้อย่างจงใจเพื่อเพิ่มคุณสมบัติทางกล ทางกายภาพ หรือทางเคมีเฉพาะที่คาร์บอนเพียงอย่างเดียวไม่สามารถทำได้

ในทางปฏิบัติ เหล็กโลหะผสมแบ่งออกเป็นสองประเภทใหญ่ ๆ: เหล็กกล้าอัลลอยด์ต่ำ โดยที่ปริมาณการผสมทั้งหมดต่ำกว่า 8% และ เหล็กโลหะผสมสูง โดยที่ปริมาณการผสมรวมเกิน 8% สแตนเลส เหล็กกล้าเครื่องมือ และเหล็กความเร็วสูง ล้วนจัดอยู่ในประเภทโลหะผสมสูง การผสมผสานและความเข้มข้นเฉพาะขององค์ประกอบโลหะผสมจะกำหนดความแข็งแรง ความแข็ง ความเหนียว ความต้านทานการกัดกร่อน และความสามารถในการเชื่อมของเหล็กได้โดยตรง

การใช้งานโลหะผสมเหล็กที่สำคัญที่สุดทางอุตสาหกรรมประการหนึ่งคือการผลิต การตีขึ้นรูปโลหะผสมเหล็ก — ส่วนประกอบที่ขึ้นรูปด้วยแรงอัดที่ให้โครงสร้างเกรนและคุณสมบัติทางกลที่เหนือกว่า เมื่อเปรียบเทียบกับการหล่อหรือสต็อกแท่งกลึง การทำความเข้าใจองค์ประกอบของโลหะผสมเหล็กจึงแยกไม่ออกจากการทำความเข้าใจว่าการตีขึ้นรูปเหล่านี้ได้รับการออกแบบทางวิศวกรรมและนำไปใช้ในอุตสาหกรรมต่างๆ อย่างไร

องค์ประกอบโลหะผสมหลักในเหล็กและบทบาท

องค์ประกอบโลหะผสมแต่ละชนิดที่เติมลงในเหล็กมีจุดประสงค์ด้านโลหะวิทยาที่แตกต่างกัน รายละเอียดต่อไปนี้ครอบคลุมองค์ประกอบที่ใช้บ่อยที่สุดและคุณสมบัติเฉพาะที่มีให้:

โครเมียม (Cr)

มีการเติมโครเมียมในปริมาณตั้งแต่ 0.5% ถึง 30% ขึ้นอยู่กับแอปพลิเคชัน ที่ความเข้มข้นสูงกว่า 10.5% จะก่อตัวเป็นชั้นออกไซด์แบบพาสซีฟบนพื้นผิวเหล็ก ทำให้เกิดสิ่งที่เราเรียกว่าสเตนเลส ในความเข้มข้นที่ต่ำกว่า โครเมียมจะช่วยเพิ่มความสามารถในการชุบแข็ง ความต้านทานการสึกหรอ และความแข็งแรงที่อุณหภูมิสูง เกรดต่างๆ เช่น เอไอเอส 4140 และ 4340 มีโครเมียมเป็นองค์ประกอบหลัก และเป็นเกรดที่ระบุโดยทั่วไปมากที่สุดสำหรับการตีขึ้นรูปโลหะผสมเหล็กในการใช้งานแบบรับน้ำหนัก

นิกเกิล (พรรณี)

นิกเกิลช่วยเพิ่มความเหนียว โดยเฉพาะอย่างยิ่งที่อุณหภูมิต่ำ ทำให้ขาดไม่ได้สำหรับการใช้งานที่อุณหภูมิต่ำและอุปกรณ์ด้านสิ่งแวดล้อมในอาร์กติก โดยทั่วไปจะใช้ระหว่าง 1% และ 9% นิกเกิลยังช่วยเพิ่มความต้านทานการกัดกร่อนและช่วยรักษาความเหนียวหลังจากการชุบแข็ง เหล็กเกรด 9Ni ซึ่งมีนิกเกิลประมาณ 9% ถูกนำมาใช้กันอย่างแพร่หลายสำหรับถังเก็บก๊าซธรรมชาติเหลว (LNG) ที่ทำงานที่อุณหภูมิต่ำถึง −196°C

โมลิบดีนัม (Mo)

แม้จะในปริมาณน้อย — โดยทั่วไป 0.15% ถึง 0.30% — โมลิบดีนัมช่วยเพิ่มความสามารถในการชุบแข็งได้อย่างมาก ความต้านทานการคืบคลานที่อุณหภูมิสูง และความต้านทานต่อการกัดกร่อนแบบรูพรุน ในเหล็กกล้าโครเมียม-โมลิบดีนัม (CrMo) ซึ่งเป็นวัสดุมาตรฐานสำหรับท่อแรงดันสูงและการตีโลหะผสมเหล็กในภาคการผลิตไฟฟ้า โมลิบดีนัมมีความสำคัญอย่างยิ่งต่อความสมบูรณ์ของโครงสร้างในระยะยาวภายใต้วงจรความร้อน

วาเนเดียม (V)

วานาเดียมถูกใช้ในระดับความเข้มข้นต่ำกว่าปกติ 0.2% แต่ประสิทธิภาพในการขัดเกลาธัญพืชก็มีความสำคัญมาก มันก่อตัวเป็นคาร์ไบด์และไนไตรด์ละเอียดที่ปักหมุดขอบเขตของเกรน ส่งผลให้มีโครงสร้างจุลภาคที่ละเอียดยิ่งขึ้นและความแข็งแรงจากความเมื่อยล้าดีขึ้น เกรดที่ดัดแปลงด้วยวานาเดียมมักใช้กับเพลาข้อเหวี่ยงฟอร์จ ก้านสูบ และกระปุกเกียร์ที่อายุการใช้งานความล้าเป็นสิ่งสำคัญยิ่ง

แมงกานีส (Mn)

แมงกานีสมีอยู่ในเหล็กแทบทุกชนิด โดยทั่วไปจะอยู่ระหว่าง 0.3% และ 1.6% . ทำหน้าที่เป็นตัวกำจัดออกซิไดเซอร์ ผสมกับซัลเฟอร์เพื่อป้องกันภาวะขาดจากความร้อน และเพิ่มความแข็งแรงและความสามารถในการชุบแข็ง เหล็กกล้าแมงกานีสที่สูงขึ้น เช่น เหล็กกล้า Hadfield ที่มีปริมาณ Mn ประมาณ 12–14% มีพฤติกรรมการชุบแข็งที่ยอดเยี่ยม ทำให้เหมาะสำหรับการใช้งานที่ทนทานต่อแรงกระแทก เช่น อุปกรณ์ในเหมืองและการข้ามทางรถไฟ

ซิลิคอน (ศรี)

ซิลิคอนเป็นตัวกำจัดออกซิไดเซอร์เป็นหลัก แต่ยังช่วยเพิ่มความแข็งแรงและความแข็งอีกด้วย ในเหล็กสปริงและเหล็กไฟฟ้า ปริมาณซิลิคอนอาจสูงถึง 4.5% ซึ่งช่วยลดการสูญเสียสนามแม่เหล็กและปรับปรุงความต้านทานไฟฟ้าได้อย่างมาก ในเหล็กอัลลอยด์ที่มีโครงสร้าง โดยทั่วไปปริมาณซิลิกอนจะถูกควบคุมระหว่าง 0.15% ถึง 0.35%

ทังสเตน (W) และโคบอลต์ (Co)

ทังสเตนก่อให้เกิดคาร์ไบด์ที่เสถียรซึ่งจะรักษาความแข็งที่อุณหภูมิสูง — สูงถึง 600°C ขึ้นไป — ทำให้จำเป็นสำหรับเหล็กกล้าเครื่องมือความเร็วสูง เช่น M2 และ T1 โคบอลต์ยังช่วยเพิ่มความแข็งเมื่อร้อน และใช้ร่วมกับทังสเตนในการใช้งานเครื่องมือตัดระดับพรีเมียม

เกรดเหล็กโลหะผสมทั่วไปและองค์ประกอบ

ตารางด้านล่างสรุปเกรดเหล็กโลหะผสมที่ใช้กันอย่างแพร่หลายหลายเกรด องค์ประกอบที่ระบุ และพื้นที่การใช้งานหลัก โดยเฉพาะอย่างยิ่งในส่วนที่เกี่ยวข้องกับการตีขึ้นรูปโลหะผสมเหล็ก:

อะไรทำให้การตีโลหะผสมเหล็กแตกต่างจากรูปแบบอื่นๆ

เมื่อโลหะผสมเหล็กถูกแปรรูปผ่านการปลอม — แทนที่จะใช้การหล่อ การรีด หรือการตัดเฉือนจากเหล็กแท่งยาว — ส่วนประกอบที่ได้จะแสดงโครงสร้างภายในที่แตกต่างกันโดยพื้นฐาน การตีขึ้นรูปโลหะภายใต้แรงอัด ไม่ว่าจะร้อนหรือเย็น ซึ่งให้ผลลัพธ์ทางโลหะวิทยาที่สำคัญหลายประการ:

• การปรับแต่งเกรน: กระบวนการตีจะแบ่งโครงสร้างเกรนหล่อหยาบออกเป็นเกรนละเอียดและเท่ากัน เม็ดที่ละเอียดกว่าหมายถึงความเหนียวที่สูงขึ้นและการต้านทานความเมื่อยล้าที่ดีขึ้น ในการตีขึ้นรูปโลหะผสมเหล็ก สิ่งนี้จะถูกขยายโดยองค์ประกอบการกลั่นเกรน เช่น วานาเดียมและไนโอเบียม
• การจัดแนวการไหลของเกรน: เมื่อโลหะผสมเหล็กถูกหลอมให้มีรูปร่างใกล้เคียงตาข่าย การไหลของเกรนจะเป็นไปตามรูปร่างของชิ้นส่วน แทนที่จะถูกตัดผ่านด้วยเครื่องจักร โครงสร้างเกรนทิศทางนี้ช่วยเพิ่มความต้านทานแรงดึงและอายุความล้าในทิศทางความเค้นหลักได้อย่างมาก ซึ่งเป็นข้อได้เปรียบที่สำคัญในส่วนประกอบต่างๆ เช่น เพลาข้อเหวี่ยง ก้านสูบ และหน้าแปลน
• การกำจัดช่องว่างภายใน: การตีร้อนที่อุณหภูมิปกติระหว่าง 1100°C ถึง 1250°C จะปิดรูพรุนภายในหรือช่องการหดตัวที่อาจเกิดขึ้นระหว่างการแข็งตัวของแท่งโลหะดั้งเดิม ส่งผลให้ได้ผลิตภัณฑ์ที่มีความหนาแน่นเป็นเนื้อเดียวกัน
• ปรับปรุงความต้านทานแรงกระแทก: การผสมผสานระหว่างโครงสร้างเกรนละเอียดและการไหลของเส้นใยแบบทิศทางในการตีขึ้นรูปโลหะผสมเหล็ก ส่งผลให้เกิดค่าแรงกระแทกแบบ Charpy V-notch ที่สามารถ สูงขึ้น 30% ถึง 50% กว่าการหล่อที่เท่ากันที่ทดสอบในทิศทางตามขวาง

ตัวอย่างเช่น การตีขึ้นรูปด้วยความร้อน AISI 4340 ให้มีความต้านทานแรงดึง 1,000 MPa สามารถแสดงพลังงานกระแทกแบบชาร์ปีได้มากกว่า 80 J ที่อุณหภูมิห้อง ในขณะที่การหล่อที่มีองค์ประกอบคล้ายกันและการบำบัดความร้อนอาจทำได้เพียง 50–60 J ภายใต้สภาวะที่เหมือนกัน ความแตกต่างนี้ไม่ได้เป็นเพียงผลทางวิชาการเท่านั้น — ในการใช้งานที่มีความสำคัญด้านความปลอดภัย จะเป็นตัวกำหนดว่าส่วนประกอบจะอยู่รอดได้ในสภาวะที่โอเวอร์โหลดหรือแตกหักอย่างร้ายแรงหรือไม่

กระบวนการตีโลหะผสมเหล็ก — ตั้งแต่เหล็กแท่งไปจนถึงชิ้นส่วนสำเร็จรูป

การผลิตเหล็กตีขึ้นรูปโลหะผสมคุณภาพสูงจำเป็นต้องมีการควบคุมทุกขั้นตอนในกระบวนการผลิตอย่างระมัดระวัง ด้านล่างนี้คือลำดับการผลิตทั่วไปสำหรับส่วนประกอบเหล็กโลหะผสมหลอมร้อน:

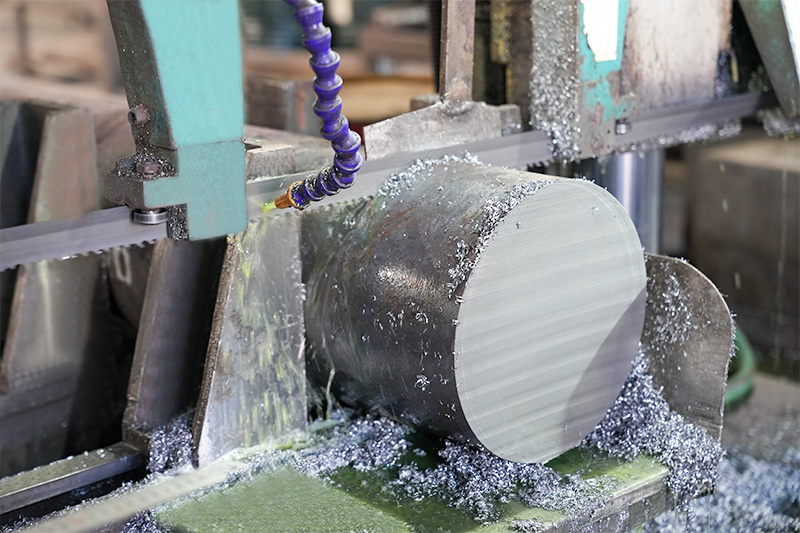

1. การเลือกวัตถุดิบและการรับรอง: เหล็กแท่งหรือแท่งโลหะผสมได้มาจากผู้ผลิตเหล็กที่มีเอกสารเคมีความร้อน ซึ่งยืนยันว่าความเข้มข้นของธาตุโลหะผสมทั้งหมดตรงตามข้อกำหนด การทดสอบบิลเล็ตที่เข้ามาด้วยคลื่นอัลตราโซนิคถือเป็นแนวทางปฏิบัติมาตรฐานสำหรับการใช้งานที่สำคัญ
2. เครื่องทำความร้อน: เหล็กแท่งจะถูกให้ความร้อนในเตาแก๊สหรือเตาไฟฟ้าจนถึงอุณหภูมิการตีที่เหมาะสม โดยทั่วไปจะอยู่ระหว่าง 1100°C และ 1250°C สำหรับเกรดโลหะผสมต่ำส่วนใหญ่ การควบคุมอุณหภูมิที่แม่นยำช่วยป้องกันการแยกคาร์บอนของชั้นพื้นผิว และช่วยให้เกิดความเป็นพลาสติกที่สม่ำเสมอผ่านหน้าตัด
3. การดำเนินงานการปลอม: ขึ้นอยู่กับรูปทรงและการไหลของเกรนที่ต้องการ เหล็กแท่งอาจถูกปลอมแปลง ดึงออก หรือกดในแม่พิมพ์ปิด ทั้งนี้ขึ้นอยู่กับรูปทรงและการไหลของเกรนที่ต้องการ การตีขึ้นรูปโลหะผสมเหล็กขนาดใหญ่ เช่น หน้าแปลนภาชนะรับความดันที่มีขนาดเกิน 500 มม. มักผลิตบนเครื่องอัดไฮดรอลิกตั้งแต่ กำลังการผลิต 2,000 ถึง 10,000 ตัน .
4. ควบคุมความเย็น: หลังจากการทุบขึ้นรูป การควบคุมการทำความเย็น ไม่ว่าจะในอากาศ ในเตาเผา หรือภายใต้ผ้าห่มฉนวน จะช่วยป้องกันการก่อตัวของมาร์เทนไซต์แข็งที่อาจทำให้ส่วนประกอบแตกร้าวหรือทำให้เกิดความเค้นตกค้างที่ไม่เหมาะสมสำหรับการบำบัดความร้อนในภายหลัง
5. การรักษาความร้อน: การตีขึ้นรูปโลหะผสมเหล็กส่วนใหญ่ผ่านการออสเทนไนซ์ การชุบ และการแบ่งเบาบรรเทา (QT) เพื่อให้ได้คุณสมบัติทางกลขั้นสุดท้าย อุณหภูมิออสเทนไนติ้ง ตัวกลางดับ (น้ำ น้ำมัน หรือโพลีเมอร์) และอุณหภูมิและเวลาในการอบคืนตัว ล้วนเป็นตัวแปรที่สำคัญ ตัวอย่างเช่น การตีขึ้นรูป AISI 4140 ที่กำหนดไว้สำหรับการใช้งานผลิตภัณฑ์ท่อในประเทศน้ำมัน (OCTG) โดยทั่วไปจะถูกปรับอุณหภูมิระหว่าง 540°C และ 650°C เพื่อให้ได้ความสมดุลระหว่างความแข็งแกร่งและความเหนียวที่ต้องการ
6. การทดสอบแบบไม่ทำลาย (NDT): การตีขึ้นรูปขั้นสุดท้ายจะต้องได้รับการทดสอบด้วยคลื่นเสียงความถี่สูง (UT) การตรวจสอบอนุภาคแม่เหล็ก (MPI) หรือการตรวจสอบการแทรกซึมของสีย้อม (DPI) เพื่อตรวจสอบความสมบูรณ์ภายในและพื้นผิวก่อนส่งมอบ
7. การทดสอบและรับรองทางกล: แหวนทดสอบหรือส่วนต่อขยายที่หลอมรวมเข้ากับส่วนประกอบนั้นได้รับการประมวลผลเพื่อการทดสอบแรงดึง ความแข็ง และการกระแทก ผลลัพธ์จะถูกบันทึกไว้ในรายงานการทดสอบวัสดุ (MTR) ที่มาพร้อมกับการตีขึ้นรูปให้กับลูกค้า

อุตสาหกรรมที่ต้องพึ่งพาการตีขึ้นรูปโลหะผสมเหล็กเป็นอย่างมาก

ความต้องการการตีขึ้นรูปโลหะผสมเหล็กได้รับแรงผลักดันจากอุตสาหกรรมที่มีความสมบูรณ์ของโครงสร้างไม่สามารถต่อรองได้ และในกรณีที่ความล้มเหลวก่อให้เกิดผลที่ตามมาอย่างรุนแรง ไม่ว่าจะเป็นในด้านเศรษฐกิจ สิ่งแวดล้อม หรือในแง่ของความปลอดภัยของมนุษย์ ภาคส่วนต่อไปนี้เป็นผู้บริโภคที่สำคัญที่สุด:

น้ำมันและก๊าซ

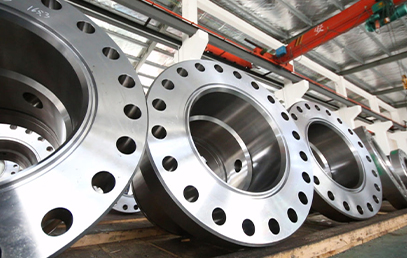

อุปกรณ์หลุมผลิต โครงสร้างต้นคริสต์มาส วาล์วประตู หน้าแปลน และตัวเชื่อมต่อใต้ทะเล ล้วนผลิตขึ้นเป็นประจำในฐานะการตีขึ้นรูปโลหะผสมเหล็ก เกรดเช่น F22 (2.25Cr-1Mo) , F91 (9Cr-1Mo-V) และเกรดอุณหภูมิต่ำ เช่น F8 และ F44 ได้รับการระบุไว้ภายใต้ ASTM A182 สำหรับหน้าแปลนและข้อต่อที่ทำงานภายใต้แรงดันสูงและอุณหภูมิสูงหรือต่ำกว่าอุณหภูมิแวดล้อม การผสมผสานเคมีของโลหะผสมและกระบวนการหลอมทำให้ส่วนประกอบเหล่านี้ทนทานต่อแรงดันบนหลุมผลิตที่เกิน 15,000 psi และต้านทานการแตกร้าวที่เกิดจากไฮโดรเจน (HIC) ในสภาพแวดล้อมการบริการที่มีรสเปรี้ยว

การบินและอวกาศและกลาโหม

ส่วนประกอบเฟืองลงจอด ส่วนประกอบโครงสร้างลำตัวเครื่องบิน เพลาเครื่องยนต์ และชิ้นส่วนระบบอาวุธผลิตขึ้นจากการตีขึ้นรูปโลหะผสมเหล็กจากเกรดต่างๆ เช่น AISI 4340, 300M (4340 ที่ได้รับการดัดแปลงด้วยการเติมวานาเดียมและซิลิคอน) และเหล็กกล้า Maraging ข้อกำหนดด้านความต้านทานแรงดึงขั้นสูงสุดสำหรับการใช้งานเหล่านี้มีเกินกว่าปกติ 1,700 เมกะปาสคาล โดยมีความทนทานต่อการแตกหักขั้นต่ำอย่างเข้มงวด กระบวนการตีขึ้นรูปถือเป็นสิ่งสำคัญที่นี่ เนื่องจากไม่มีกระบวนการหล่อใดที่สามารถบรรลุการผสมผสานระหว่างความแข็งแรงและความเหนียวตามที่ต้องการในระดับเหล่านี้ได้อย่างน่าเชื่อถือ

การผลิตไฟฟ้า

โรเตอร์กังหันไอน้ำ เพลาเครื่องกำเนิดไฟฟ้า เปลือกภาชนะรับความดัน และจานกังหันในโรงไฟฟ้าพลังความร้อนและนิวเคลียร์ทั่วไปถือเป็นผลิตภัณฑ์ตีขึ้นรูปโลหะผสมเหล็กที่ใหญ่ที่สุดและมีความต้องการมากที่สุด การตีโรเตอร์กังหันขนาดใหญ่เพียงตัวเดียวสามารถชั่งน้ำหนักได้ 100 ตัน และต้องใช้เวลาหลายสัปดาห์ในการควบคุมความเย็นและการบำบัดความร้อนหลังจากการปลอม วัสดุต่างๆ เช่น เหล็กกล้า CrMoV (เช่น 1Cr-1Mo-0.25V) และเกรดนิกเกิล-โครเมียม-โมลิบดีนัม-วาเนเดียม (NiCrMoV) ได้รับการกำหนดไว้สำหรับการต้านทานการคืบคลานในระยะยาวที่อุณหภูมิไอน้ำสูงถึง 565°C และความต้านทานต่อการเกิดการเปราะจากอุณหภูมิ

ยานยนต์และการขนส่งหนัก

ภาคยานยนต์ใช้การตีขึ้นรูปโลหะผสมของโลหะผสมอย่างกว้างขวางสำหรับส่วนประกอบของระบบส่งกำลัง เช่น เพลาข้อเหวี่ยง ก้านสูบ เพลาลูกเบี้ยว เกียร์ส่งกำลัง และข้อนิ้วบังคับเลี้ยว เกรดโลหะผสมคาร์บอนปานกลาง เช่น AISI 4140, 4340 และ 8620 เป็นตัวเลือกที่พบบ่อยที่สุด เหล็กตีขึ้นรูปไมโครอัลลอยด์สมัยใหม่ (ประกอบด้วยไนโอเบียม วานาเดียม หรือไทเทเนียมเติมเล็กน้อย) ได้รับแรงฉุดเนื่องจากมีความแข็งแรงเพียงพอผ่านกระบวนการทางความร้อนเชิงกลที่ควบคุม โดยไม่ต้องดำเนินการดับและปรับอุณหภูมิแยกต่างหาก ซึ่งช่วยลดต้นทุนการผลิตและการใช้พลังงาน

อุปกรณ์การทำเหมืองแร่และการก่อสร้าง

เพลาขับ ข้อต่อตีนตะขาบปราบดิน ปลายกระบอกไฮดรอลิก และหมุดถังสำหรับพลั่วและรถขุดขุด มักถูกผลิตขึ้นเป็นประจำเพื่อเป็นการตีขึ้นรูปโลหะผสมเหล็กขนาดใหญ่ ส่วนประกอบเหล่านี้มีการโหลดเป็นรอบสูง รวมกับการสึกหรอแบบเสียดสีและแรงกระแทกเป็นครั้งคราว เกรดที่มีความแข็งผิวสูงหลังจากการอบชุบ — โดยทั่วไป ค่าความแข็งบริเนล 300 ถึง 400 HB — เป็นที่ต้องการสำหรับความต้านทานการสึกหรอ ในขณะที่ยังคงความเหนียวของแกนที่เพียงพอเพื่อต้านทานการแตกหักภายใต้แรงกระแทก

มาตรฐานและข้อมูลจำเพาะที่ควบคุมการตีขึ้นรูปโลหะผสมเหล็ก

มาตรฐานสากลกำหนดทั้งขีดจำกัดองค์ประกอบทางเคมีและข้อกำหนดคุณสมบัติทางกลสำหรับการตีโลหะผสมเหล็กที่ใช้ในอุตสาหกรรมที่มีการควบคุม ผู้ซื้อและวิศวกรต้องเข้าใจว่ามาตรฐานใดที่ใช้กับการใช้งานของตนก่อนที่จะระบุวัสดุ มาตรฐานที่มีการอ้างอิงอย่างกว้างขวางที่สุด ได้แก่:

• มาตรฐาน ASTM A182: ข้อกำหนดมาตรฐานสำหรับโลหะผสมฟอร์จหรือรีด และหน้าแปลนท่อสแตนเลส อุปกรณ์ฟอร์จ และวาล์วสำหรับการบริการที่อุณหภูมิสูง ครอบคลุมเกรด F5, F9, F11, F22, F91 และอื่นๆ อีกมากมายตามการกำหนด CrMo
• มาตรฐาน ASTM A336: ครอบคลุมการตีเหล็กสำหรับชิ้นส่วนความดันและอุณหภูมิสูง ใช้สำหรับภาชนะ วาล์ว และข้อต่อในการผลิตพลังงานและการแปรรูปทางเคมี
• มาตรฐาน ASTM A508: การตีขึ้นรูปเหล็กกล้าคาร์บอนและโลหะผสมที่ผ่านการอบชุบและผ่านกระบวนการสุญญากาศสำหรับภาชนะรับความดัน — มีการใช้อย่างมากในการใช้งานภาชนะรับความดันนิวเคลียร์
• ห้องน้ำในตัว 10250: มาตรฐานยุโรปสำหรับการตีเหล็กแม่พิมพ์เปิดสำหรับงานวิศวกรรมทั่วไป โดยมีชิ้นส่วนครอบคลุมถึงเหล็กที่ไม่ใช่โลหะผสม เหล็กโลหะผสมพิเศษ และสแตนเลส
• ISO 9606 และ AS 1085: มาตรฐานระดับภูมิภาคที่ควบคุมคุณสมบัติการตีโลหะผสมเหล็กในตลาดระดับประเทศโดยเฉพาะ
• NACE MR0175 / ISO 15156: ไม่ใช่มาตรฐานการตีขึ้นรูป แต่ระบุข้อกำหนดสำหรับส่วนประกอบโลหะผสมเหล็กที่ใช้ในสภาพแวดล้อมที่ประกอบด้วยไฮโดรเจนซัลไฟด์ (H₂S) รวมถึงขีดจำกัดความแข็งที่สำคัญต่อการตีขึ้นรูปในบริการที่มีกรดน้ำมันและก๊าซ

สำหรับการใช้งานที่สำคัญหลายๆ รายการ การระบุมาตรฐานเพียงอย่างเดียวยังไม่เพียงพอ ข้อกำหนดเพิ่มเติม — เช่น อาหารเสริม S1 (การทดสอบแบบชาร์ปีที่อุณหภูมิต่ำ) , การตรวจสอบด้วยคลื่นเสียงความถี่สูงตาม ASTM A388 หรือการทดสอบจำลอง PWHT — จะถูกเพิ่มลงในใบสั่งซื้อเพื่อจัดการกับความเสี่ยงเฉพาะการใช้งานที่มาตรฐานพื้นฐานไม่ครอบคลุมทั้งหมด

คุณสมบัติทางกล: การเปรียบเทียบการตีขึ้นรูปโลหะผสมเหล็กอย่างไร

คุณสมบัติทางกลที่ได้จากการตีขึ้นรูปโลหะผสมเหล็กนั้นมีช่วงกว้างมาก ขึ้นอยู่กับเกรด สภาวะการให้ความร้อน และขนาดหน้าตัด ตารางต่อไปนี้ให้ข้อมูลคุณสมบัติที่เป็นตัวแทนสำหรับเกรดเหล็กโลหะผสมหลอมทั่วไปในสภาพชุบแข็งและอบคืนตัว:

แนวคิดที่สำคัญสำหรับผู้ใช้การตีขึ้นรูปโลหะผสมเหล็กคือ เอฟเฟกต์ขนาดส่วน . เมื่อการตีหน้าตัดเพิ่มขึ้น แกนของส่วนประกอบจะเย็นตัวช้าลงในระหว่างการชุบ ส่งผลให้ค่าความแข็งและความแข็งแรงลดลงเมื่อเทียบกับพื้นผิว ลักษณะนี้มีคุณลักษณะคือความสามารถในการชุบแข็ง — โดยทั่วไปวัดโดยการทดสอบ Jominy end-quench เกรดที่มีความสามารถในการชุบแข็งสูงกว่า (เช่น AISI 4340 เทียบกับ AISI 4140) จะรักษาความแข็งได้สม่ำเสมอมากขึ้นในส่วนที่ใหญ่กว่า ซึ่งเป็นเหตุผลว่าทำไม 4340 จึงเป็นตัวเลือกที่ต้องการสำหรับการตีขึ้นรูปในส่วนที่มีน้ำหนักมาก เช่น เพลาที่มีเส้นผ่านศูนย์กลางขนาดใหญ่และจานเบรกที่มีความหนา

ตัวเลือกการรักษาความร้อนสำหรับการตีขึ้นรูปโลหะผสมเหล็ก

การอบชุบด้วยความร้อนคือการที่เคมีอัลลอยด์ของเหล็กถูกแปลงเป็นคุณสมบัติเชิงกลขั้นสุดท้ายของการตีขึ้นรูป เส้นทางการบำบัดที่แตกต่างกันทำให้เกิดโปรไฟล์คุณสมบัติที่แตกต่างกันอย่างมากจากเกรดโลหะผสมเหล็กเดียวกัน:

การทำให้เป็นมาตรฐาน

การทำความร้อนที่อุณหภูมิ 870°C–950°C และการระบายความร้อนด้วยอากาศจะช่วยปรับแต่งโครงสร้างของเกรนและขจัดความเครียดภายในออกจากกระบวนการตีขึ้นรูป การตีขึ้นรูปโลหะผสมเหล็กมาตรฐานมีความแข็งแรงปานกลางและความเหนียวที่เหมาะสม แต่โดยทั่วไปจะไม่ใช้ในการใช้งานโครงสร้างที่มีความต้องการซึ่งจำเป็นต้องมีคุณสมบัติการดับและอารมณ์

ดับและบรรเทา (QT)

การรักษาความร้อนที่พบบ่อยที่สุดสำหรับการตีขึ้นรูปโลหะผสมเหล็กโครงสร้าง การออสเทนไนซ์ (โดยทั่วไป 840°C–880°C สำหรับเกรด CrMo ส่วนใหญ่) การชุบแข็งอย่างรวดเร็วในน้ำมันหรือน้ำเพื่อสร้างมาร์เทนไซต์ ตามด้วยการอบคืนตัวที่อุณหภูมิควบคุมเพื่อสลายมาร์เทนไซต์ที่เปราะให้เป็นโครงสร้างมาร์เทนไซต์ที่มีความแข็งมากขึ้น อุณหภูมิการอบคืนตัวเป็นแกนหลักในการปรับสมดุลระหว่างความแข็งแรงและความเหนียว อุณหภูมิการอบคืนตัวที่สูงขึ้นจะลดความแข็งแรง แต่เพิ่มความเหนียวและความเหนียว

การหลอม

การอบอ่อนแบบเต็ม (การให้ความร้อนเหนือ Ac3 และการระบายความร้อนด้วยเตาหลอม) ทำให้เกิดสภาวะที่นุ่มนวลที่สุดและสามารถแปรรูปได้มากที่สุด ซึ่งมีประโยชน์สำหรับการตีขึ้นรูปที่ต้องการการตัดเฉือนตามมาอย่างกว้างขวางก่อนการอบชุบด้วยความร้อนขั้นสุดท้าย การอบอ่อนแบบทรงกลม ซึ่งใช้สำหรับเหล็กกล้าโลหะผสมคาร์บอนสูง เช่น 52100 จะแปลงคาร์ไบด์ให้เป็นอนุภาคทรงกลม เพิ่มความสามารถในการแปรรูปสูงสุดและความเสถียรของมิติก่อนการชุบแข็ง

การทำคาร์บูไรซิ่งและการชุบแข็งกรณี

สำหรับเกียร์ เพลาลูกเบี้ยว และการแข่งขันแบริ่งที่สร้างจากเกรดคาร์บอนต่ำ เช่น AISI 8620 การเติมคาร์บอน (ก๊าซหรือสุญญากาศ) จะนำคาร์บอนเข้าสู่ชั้นผิวจนถึงระดับความลึกโดยทั่วไป 0.8 มม. ถึง 2.0 มม ตามด้วยการดับและแบ่งเบาบรรเทาอุณหภูมิต่ำ ผลลัพธ์ที่ได้คือพื้นผิวแข็ง (60–63 HRC) พร้อมด้วยแกนที่ทนทานและทนทานต่อความล้า ซึ่งเป็นส่วนผสมที่จำเป็นสำหรับการใช้งานที่ต้องเน้นที่แรงกดจากการสัมผัส

การรักษาความร้อนหลังการเชื่อม (PWHT)

การตีขึ้นรูปโลหะผสมเหล็กที่เชื่อมเข้ากับชิ้นส่วนประดิษฐ์ — โดยเฉพาะอย่างยิ่งในการใช้งานภาชนะรับความดันและท่อ — โดยทั่วไปต้องใช้ PWHT เพื่อบรรเทาความเครียดบริเวณที่ได้รับผลกระทบจากความร้อนจากการเชื่อมและคืนความเหนียวกลับคืนมา สำหรับเกรด CrMo อุณหภูมิ PWHT จะถูกระบุอย่างแม่นยำในรหัส เช่น ASME Section VIII ซึ่งโดยทั่วไปจะอยู่ในช่วง 650°C ถึง 760°C ค้างไว้เป็นระยะเวลาขั้นต่ำขึ้นอยู่กับความหนาของส่วน

โลหะผสมเหล็กกับเหล็กกล้าคาร์บอนกับเหล็กกล้าไร้สนิม — ชี้แจงความแตกต่าง

การทำความเข้าใจว่าอัลลอยด์ของเหล็กชนิดใดที่ถูกระบุต้องอาศัยความชัดเจนในขอบเขตระหว่างเหล็กประเภทต่างๆ ซึ่งมักสับสนในทางปฏิบัติ:

การเลือกระหว่างหมวดหมู่เหล่านี้สำหรับส่วนประกอบปลอมแปลงถือเป็นปัญหาพื้นฐานทางเศรษฐศาสตร์วิศวกรรม ในกรณีส่วนใหญ่ การตีขึ้นรูปโลหะผสมโลหะผสมต่ำจะให้ความสมดุลระหว่างต้นทุน สมรรถนะทางกล และความสามารถในการขึ้นรูปได้ดีที่สุด การตีขึ้นรูปเหล็กกล้าไร้สนิมจะถูกเลือกก็ต่อเมื่อข้อกำหนดด้านการกัดกร่อนหรือข้อกำหนดด้านสุขอนามัยทำให้ต้นทุนพรีเมียมมีนัยสำคัญอย่างแท้จริงเท่านั้น — โดยทั่วไปแล้ว 3× ถึง 6× ต้นทุนวัสดุ เมื่อเทียบกับเกรดโลหะผสมต่ำที่มีความแข็งแรงเทียบเท่ากัน

การควบคุมและตรวจสอบคุณภาพการตีขึ้นรูปโลหะผสมเหล็ก

กระบวนการประกันคุณภาพสำหรับการตีขึ้นรูปโลหะผสมเหล็กในการใช้งานที่มีความสำคัญด้านความปลอดภัยนั้นครอบคลุมและมีหลายชั้น โดยทั่วไปโปรแกรมการตรวจสอบที่มีประสิทธิภาพจะครอบคลุมด้านต่างๆ ต่อไปนี้:

• การตรวจสอบการวิเคราะห์ความร้อน: การวิเคราะห์ทัพพีและการวิเคราะห์ผลิตภัณฑ์ของผู้ผลิตเหล็กได้รับการตรวจสอบเทียบกับขีดจำกัดองค์ประกอบของมาตรฐานที่เกี่ยวข้อง องค์ประกอบที่สำคัญเช่นฟอสฟอรัสและซัลเฟอร์ยังคงอยู่ด้านล่าง 0.025% และ 0.015% ตามลำดับสำหรับการตีขึ้นรูปคุณภาพสูง เนื่องจากองค์ประกอบเหล่านี้แยกตามขอบเขตของเกรนและลดความเหนียว
• การตรวจสอบมิติ: การตีขึ้นรูปจะได้รับการตรวจสอบเทียบกับแบบร่างในขั้นตอนที่กำหนด — ขนาดตามที่ฟอร์จ ขนาดการตัดเฉือนหยาบ และขนาดการตัดเฉือนขั้นสุดท้าย — โดยใช้เครื่องมือวัดที่ปรับเทียบแล้ว อุปกรณ์ CMM หรือการสแกน 3 มิติสำหรับรูปทรงเรขาคณิตที่ซับซ้อน
• การทดสอบความแข็ง: ความแข็งของบริเนลหรือร็อกเวลล์ถูกวัดในการตีขึ้นรูป ณ ตำแหน่งต่างๆ หลังจากการอบชุบด้วยความร้อน เพื่อตรวจสอบการตอบสนองที่สม่ำเสมอและยืนยันว่าได้แถบคุณสมบัติแล้ว สำหรับการตีขึ้นรูปขนาดใหญ่ อาจจำเป็นต้องมีการสำรวจความแข็งทั่วทั้งหน้าตัด
• การทดสอบด้วยคลื่นเสียงความถี่สูง (UT): UT แบบลำแสงตรงและลำแสงมุมใช้เพื่อตรวจจับการรวมภายใน รอบ ตะเข็บ หรือรอยแตกที่ไม่สามารถมองเห็นได้จากพื้นผิว สำหรับส่วนประกอบที่สำคัญ จำเป็นต้องมีการครอบคลุมปริมาตร 100% โดยมีเกณฑ์การปฏิเสธที่แน่นเท่ากับขนาดรูก้นแบน (FBH) ที่เทียบเท่ากัน 3 มม. หรือเล็กกว่า .
• การตรวจสอบอนุภาคแม่เหล็ก (MPI): ใช้ในการตรวจจับความไม่ต่อเนื่องของพื้นผิวและพื้นผิวใกล้ MPI มีประสิทธิภาพเป็นพิเศษกับโลหะผสมเหล็กเนื่องจากมีลักษณะเป็นแม่เหล็กไฟฟ้า ทำให้มีวิธีที่มีความไวสูงในการระบุรอบการตีขึ้นรูป รอยแตกร้าว และรอยต่อบนพื้นผิว
• การทดสอบแบบทำลายล้างจากบล็อกทดสอบ: ชิ้นงานทดสอบแรงดึง ชิ้นงานทดสอบแรงกระแทกแบบชาร์ปี และชิ้นงานทดสอบความเหนียวของการแตกหัก (ตามข้อกำหนดเฉพาะ) จะถูกตัดเฉือนจากคูปองทดสอบเฉพาะซึ่งมีประวัติความร้อนแบบเดียวกับการตีขึ้นรูปในการผลิต ผลการทดสอบได้รับการบันทึกไว้ในรายงานการทดสอบวัสดุ (MTR) ซึ่งถือเป็นบันทึกการตรวจสอบย้อนกลับของการปลอม

การตรวจสอบโดยบุคคลที่สามโดยหน่วยงานตรวจสอบที่ได้รับการยอมรับ เช่น DNV, Bureau Veritas, Lloyd's Register หรือ TÜV เป็นแนวทางปฏิบัติมาตรฐานสำหรับการตีขึ้นรูปโลหะผสมเหล็กที่มีไว้สำหรับการใช้งานด้านนิวเคลียร์ นอกชายฝั่ง หรือภายใต้การควบคุมอื่นๆ โดยให้การตรวจสอบโดยอิสระว่ากระบวนการของผู้ผลิตและผลการทดสอบเป็นไปตามข้อกำหนดที่ระบุไว้

แนวโน้มใหม่ของโลหะผสมเหล็กและเทคโนโลยีการตีขึ้นรูป

สาขาโลหะผสมเหล็กและการตีขึ้นรูปโลหะผสมเหล็กไม่คงที่ การพัฒนาที่สำคัญหลายประการกำลังปรับโฉมภูมิทัศน์ของการเลือกใช้วัสดุ วิธีการผลิต และขอบเขตการใช้งาน:

เหล็กหลอมโลหะผสมไมโคร (HSLA)

เหล็กกล้าโลหะผสมต่ำที่มีความแข็งแรงสูง (HSLA) มีความแข็งแกร่งเทียบเท่ากับเกรดที่ผ่านการชุบแข็งและอบคืนตัวผ่านกระบวนการทางความร้อนเชิงกลที่ควบคุมและการเติมไนโอเบียมในระดับไมโคร ( 0.03%–0.05% ปริมาณ ) วานาเดียม และไทเทเนียม ในการตีขึ้นรูปยานยนต์ วิธีนี้ช่วยขจัดขั้นตอนการดับและอุณหภูมิสำหรับก้านสูบและเพลาข้อเหวี่ยง ลดการใช้พลังงาน รอบเวลา และการบิดเบี้ยว การตกตะกอน-แข็งตัวในระหว่างการทำความเย็นแบบควบคุมให้ความแข็งแรงของผลผลิตที่ 600–900 MPa โดยไม่ต้องมีขั้นตอนการอบชุบด้วยความร้อนแยกต่างหาก

เหล็กกำลังสูงขั้นสูงสำหรับพลังงานลม

เพลาหลักของกังหันลมนอกชายฝั่งและตัวเรือนดาวเคราะห์แสดงถึงความต้องการที่เพิ่มขึ้นสำหรับการตีขึ้นรูปโลหะผสมเหล็กขนาดใหญ่ ส่วนประกอบเหล่านี้ต้องการความเหนียวสูงที่อุณหภูมิต่ำถึง −40°C รวมกับอายุการใช้งานความล้าที่ยาวนานภายใต้การโหลดแอมพลิจูดที่แปรผัน เกรดเฉพาะที่มีสารเคมี CrNiMo ที่เหมาะสมที่สุดและการบำบัดรูปร่างกำมะถันแบบควบคุม (ธาตุหายากหรือการเติมแคลเซียม) ได้รับการพัฒนาโดยเฉพาะเพื่อให้ตรงตาม ชีวิตการออกแบบ 20 ปี ข้อกำหนดของแอปพลิเคชันเหล่านี้

การออกแบบกระบวนการตีขึ้นรูปที่ขับเคลื่อนด้วยการจำลอง

ปัจจุบันซอฟต์แวร์การวิเคราะห์องค์ประกอบจำกัด (FEA) เช่น DEFORM, Simufact และ QForm ถูกนำมาใช้เป็นประจำเพื่อจำลองการไหลของโลหะ การเติมแม่พิมพ์ การกระจายความเครียด และการวิวัฒนาการของอุณหภูมิระหว่างการตีส่วนประกอบโลหะผสมเหล็ก สิ่งนี้ช่วยให้วิศวกรกระบวนการปรับรูปทรงแม่พิมพ์ ลำดับการตีขึ้นรูป และอัตราส่วนการลดลงก่อนการทดลองทางกายภาพครั้งแรก ช่วยลดอัตราของเสียและลดระยะเวลาในการพัฒนาสำหรับการตีขึ้นรูป Alloy Steel ที่ซับซ้อน แบบจำลองโครงสร้างจุลภาคควบคู่ยังสามารถทำนายวิวัฒนาการของขนาดเกรนและพฤติกรรมการเปลี่ยนเฟสระหว่างการตีและการบำบัดความร้อนในภายหลัง

การใช้งานการเก็บไฮโดรเจนและเซลล์เชื้อเพลิง

การเติบโตของเศรษฐกิจไฮโดรเจนกำลังผลักดันความต้องการการตีขึ้นรูปโลหะผสมเหล็กที่สามารถต้านทานการเปราะของไฮโดรเจน ซึ่งเป็นกลไกการย่อยสลายที่ท้าทายอย่างยิ่ง โดยที่ไฮโดรเจนของอะตอมจะแพร่กระจายเข้าไปในโครงเหล็ก และลดความเหนียวและความเหนียวของการแตกหัก มีการระบุเกรดที่มีปริมาณคาร์บอนลดลง ขนาดเกรนที่ควบคุม และโครงสร้างจุลภาคของมาร์เทนไซต์หรือเบนิติกที่ถูกทำให้ร้อนสำหรับภาชนะรับแรงดันไฮโดรเจนและส่วนประกอบท่อ โดยใช้วิธีการประเมินกลศาสตร์การแตกหักเพื่อกำหนดขีดจำกัดความเครียดในการทำงานที่ปลอดภัย

การเลือกเกรดเหล็กโลหะผสมที่เหมาะสมสำหรับชิ้นส่วนหลอม

การเลือกเกรดเหล็กอัลลอยด์ที่ถูกต้องสำหรับงานตีขึ้นรูปเฉพาะเจาะจงนั้น จำเป็นต้องมีการสร้างสมดุลให้กับข้อกำหนดที่แข่งขันกันหลายประการ รายการตรวจสอบต่อไปนี้ให้แนวทางที่มีโครงสร้างในการเลือกเกรด:

• กำหนดข้อกำหนดคุณสมบัติทางกล: ความต้านทานแรงดึงขั้นต่ำ ความต้านแรงดึง การยืดตัว และพลังงานกระแทกที่อุณหภูมิการออกแบบ ค่าเหล่านี้เมื่อรวมกับปัจจัยด้านความปลอดภัยที่เหมาะสม จะกำหนดระดับความแข็งแกร่งที่ต้องการ
• กำหนดขนาดส่วน: ตามที่กล่าวไว้แล้ว ส่วนขนาดใหญ่ต้องใช้เกรดความสามารถในการชุบแข็งที่สูงกว่าจึงจะผ่านการชุบแข็งได้ สำหรับชิ้นส่วนที่มีเส้นผ่านศูนย์กลางหรือความหนามากกว่า 100 มม. โดยทั่วไปแล้ว เกรดที่มีการเติมนิกเกิลและโมลิบดีนัม เช่น 4340 หรือ EN24 มักจะเลือกใช้มากกว่าเกรด CrMo ที่ง่ายกว่า เช่น 4140
• ประเมินสภาพแวดล้อมการทำงาน: การกัดกร่อน ออกซิเดชัน หรือการสัมผัสไฮโดรเจนเป็นปัจจัยหรือไม่? โดยทั่วไปบริการที่อุณหภูมิสูงกว่า 400°C ต้องใช้เกรด CrMo หรือ CrMoV สภาพแวดล้อมที่มีฤทธิ์กัดกร่อนอาจต้องมีการปรับสภาพพื้นผิว การหุ้ม หรือการเปลี่ยนไปใช้เหล็กกล้าไร้สนิม หากค่าเผื่อการกัดกร่อนเป็นสิ่งต้องห้าม
• พิจารณาข้อจำกัดในการเชื่อมและการผลิต: ค่าเทียบเท่าคาร์บอน (CE) ที่สูงขึ้นจะเพิ่มความเสี่ยงต่อการแตกร้าวของการเชื่อม หากจะเชื่อมโลหะปลอม ให้เลือกเกรดที่มี CE ด้านล่าง 0.45 หากเป็นไปได้ หรือวางแผนการอุ่นเครื่อง การควบคุมอุณหภูมิระหว่างทาง และ PWHT อย่างเหมาะสม
• ตรวจสอบห้องว่างและราคา: เกรดพรีเมียม เช่น 4340 และ EN24 มีจำหน่ายทั่วโลก ในขณะที่เกรดเฉพาะทางอาจมีระยะเวลาดำเนินการนานกว่าและพรีเมียมสูงกว่า ยืนยันความพร้อมจากซัพพลายเออร์ที่ต้องการในขนาดที่ต้องการก่อนระบุ
• ยืนยันการปฏิบัติตามรหัสหรือมาตรฐานที่เกี่ยวข้อง: อุตสาหกรรมจำนวนมากไม่อนุญาตให้มีการเลือกเกรดโดยพลการ — รหัสการออกแบบที่เกี่ยวข้อง (ASME, EN, DNV, MIL-SPEC) อาจจำกัดเกรดที่อนุญาต ตรวจสอบเสมอว่าเกรดโลหะผสมเหล็กที่เลือกอยู่ในรายการหรือได้รับการอนุมัติภายใต้มาตรฐานที่ใช้บังคับสำหรับการใช้งาน

เมื่อปัจจัยเหล่านี้ได้รับการประเมินอย่างเป็นระบบ การเลือกเหล็กกล้าโลหะผสมที่เหมาะสมสำหรับการตีขึ้นรูปโลหะผสมเหล็กจะกลายเป็นการตัดสินใจทางวิศวกรรมที่มีการกำหนดไว้ชัดเจนมากกว่าการคาดเดา การลงทุนในการเลือกใช้วัสดุที่ถูกต้องในขั้นตอนการออกแบบทำให้ต้นทุนตลอดอายุการใช้งานโดยรวมลดลง ลดความเสี่ยงจากความล้มเหลว และประสิทธิภาพการบริการที่คาดการณ์ได้ดีกว่าการแก้ไขการเลือกวัสดุที่ไม่ดีในภายหลัง
